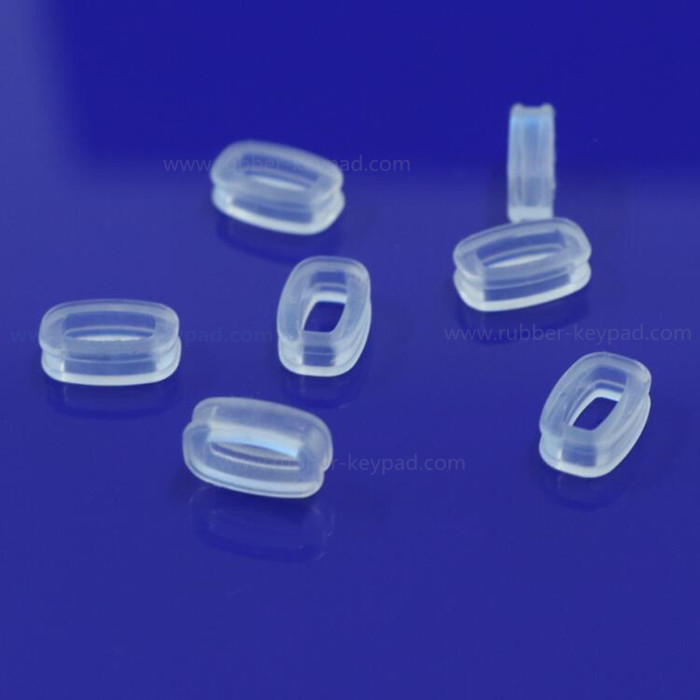

Pneumatische Silikondichtungen oder pneumatische Silikonringe werden in Pneumatik- und Hydraulikzylindern zur Flüssigkeitsdichtung verwendet. Einige pneumatische Silikondichtungsprofile sind mit einer ähnlichen inneren und äußeren Dichtungsgeometrie konstruiert. Daher können sie auch als Kolbendichtungen verwendet werden.
Pneumatische SilikondichtungenoderPneumatische Silikonringewerden in Pneumatik- und Hydraulikzylindern zur Flüssigkeitsabdichtung eingesetzt. EtwasSilikonPneumatische DichtungProfile sind mit einer ähnlichen inneren und äußeren Dichtungsgeometrie konstruiert. Daher können sie auch als Kolbendichtungen verwendet werden. SilikonPneumatischSealsDiese Verbindungen wurden speziell für Fluidtechnikanwendungen entwickelt und bieten eine außergewöhnliche Verschleißfestigkeit und hervorragende Extrusionseigenschaften. Sie sind mit praktisch allen Medien kompatibel und zeigen eine hervorragende Leistung bei extremen Temperaturen.
SilikonPneumatischSealsbefinden sich im Zylinderkopf und dichten gegen die Zylinderbohrung ab, wodurch verhindert wird, dass Flüssigkeit über den Zylinderkopf fließt. Dies ermöglicht den Druckaufbau auf einer Seite des Kolbens, wodurch der Zylinder ein- oder ausgefahren wird.SilikonPneumatischSealswerden typischerweise in einfachwirkende (nur einseitig wirkender Druck) und doppeltwirkende (beidseitig einwirkender Druck) Dichtungen eingeteilt.Pneumatische SilikondichtungQuerschnitt ist Y-Profil, das für Dichtungs-, Dreh- und Druckarbeiten ausgelegt ist.
SilikonPneumatischSealswerden hauptsächlich durch Silikonkautschuk-Pressformwerkzeuge hergestellt oderLSR Spritzguss(LIM) mit mittleren Formplatten. Silikon-Radialdichtungen sind in Bezug auf Abdichtung, Lebensdauer und Arbeitsdruckbegrenzung ohne Sicherungsring besser als andere Gummikolbendichtungen, die hauptsächlich aus NBR- oder PU-Gummi bestehen.
Anmerkungen:
1.Silikon PneumatischSiegel’s Rand & Kante sollten kein Silikonkautschuk (Grate) haben, weil eswerdendrehen, wenn das Gerät arbeitet. Für die Dichtungsfunktion Silikon pistonSiegelisfordernd inDesign undAbmessungenzuleRance, insbesondere für Dichtungskante.
2.Mittlere Formplatten werden mit einem Schneidwerkzeug abgeschrägt, was sich bei der Verarbeitung abnutzt.DeshalbDas Schneidwerkzeug muss häufig gewechselt werden.
Pneumatischer Silikonringwird in Kolben-Dichtungsvorrichtungen verwendet, die eine längere Lebensdauer als der O-Ring aus Silikonkautschuk haben. Arbeitsdruck: <25 MPa Arbeitstemperatur: -40 ~ + 120 ° C. Medium: Hydrauliköl, Wasser, Luft Pneumatische SilikondichtungwArbeitsgeschwindigkeitsbereiche variierenvonMaterialzum Material: NBR: 0,01 ~ 0,6 m / s FKM: 0,05 ~ 0,3 m / s PU-Kautschuk: 0,01 ~ 1 m / s
Pneumatische Silikondichtungaus PU-Gummi ist besser in Dichtung, Lebensdauer und Arbeitsdruckbegrenzung ohne Sicherungsring. SilikonPneumatischSiegelEigenschaften: Hervorragende Abdichtung Weniger Reibung und reibungslose Bewegung Gute Druckfestigkeit und breiter anwendbarer Druckbereich Einfache Struktur und niedrige Kosten Einfache Installation
Unter Berufung auf die offene Lippe verbindet der Y-Ring die Kopplungsfläche in einem linearen Kontakt und erzeugt unter mittlerem Druck eine \"Spitzen\" -Kontaktspannung, je höher der Druck, desto höher der DruckgreaterKontaktDruck.Wenn Kupplungsteile bei Arbeitsgeschwindigkeit eine Relativbewegung ausführen, bildet sich zwischen den Dichtlippen und der verschiebbaren Kupplungsfläche eine Schichtdichtungsflüssigkeitsmembran, wodurch ein Dichtungseffekt erzeugt wird. Nach dem Tragen der Dichtlippe hat es die automatische Kompensationsfähigkeit, die durch mittleren Druck verursacht wird.
KolbenDichtung & Y-Ring mit Seitenlippe für Welle. Nach jeder Hin- und Herbewegung verbleibt etwas Flüssigkeit (Arbeitsmedium) zwischen Hauptlippe und Seitenlippe. Mit zunehmender Hin- und Herbewegung wird die verbleibende Flüssigkeit mit dem Raum zwischen Hauptlippe und Seitenlippe gefüllt und bildet schließlich einen speziellen \"Belagerungsbereich\".
Während sich die Hauptlippe im Arbeitszustand befindet, ist ihr Druck aufgrund der Inkompressibilität der Flüssigkeit im \"Belagerungsbereich\" höher als der Arbeitsdruck in einer kleinen Kammer. Im Moment ist die Kontaktspannung zwischen Seitenlippe und Kupplungsfläche ebenfalls stärker als die Kontaktspannung zwischen Hauptlippe und Kupplungsfläche. Daher drückt die Wellenverlängerung die Flüssigkeit im \"Belagerungsbereich\" zurück in eine kleine Kammer und bildet den zuverlässigen Dichtungszustand, der die Dichtleistung des Y-Rings verbessert. Je höher der Druck im \"Belagerungsbereich\" ist, desto größer ist die Kontaktspannung von der Seitenlippe auf der Kupplungsoberfläche und die Abdichtung.
Y-RingAnwendungen
Der Lippenmund muss während der Installation des Y-Rings zur Seite mit höherem Druck zeigen. Nur so kann der Y-Ring einen Dichtungseffekt erzeugen.
Das Spiel zwischen den Gleitkupplungsteilen muss kontrolliert werden, um zu verhindern, dass die Y-Ringwurzel aufgrund von plastischer Materialverformung unter hohem Druck in die Unterbrechung der Dichtkupplungsfläche gedrückt wird.
Was den Y-Ring betrifft, dessen Arbeitsdruck mehr als 16 MPa beträgt, um die Lebensdauer des Y-Rings zu gewährleisten
Spannweite, Sicherungsring muss in die Wurzel des Dichtungsrings eingebaut werden, um zu verhindern, dass die Wurzel in den Sitzabstand gedrückt wird.
Um die Bewegungsstabilität zu erhalten und ein Umkippen und Verziehen während der Hin- und Herbewegung zu vermeiden, kann ein Stützring an der Y-Ringlippe angebracht werden.
Lippendichtung & Y-Ring mit Stützring 1. Einwegkomprimierung 2. Zweiwegkomprimierung
Es gibt kleine Ablenkungslöcher, die sich gleichmäßig auf dem Stützring verteilen. Dies ist gut für Druckmedien, die auf die Dichtlippenseiten durch kleine Löcher wirken. Sie lenken zwei Lippen ab und behalten die richtige dynamische Haltung des Y-Rings bei, um einen guten Umgang zu gewährleisten.
Bei einem breiten Y-Ring ist die Breite seines Querschnitts doppelt so hoch oder höher als die Höhe. Diese Art von Dichtungsring kann sich in der Nut nicht drehen oder verdrehen, daher können wir uns dafür entscheiden, keinen Stützring zu installieren.
Pneumatische Dichtungen aus Silikonkautschuk
Pneumatische SilikondichtungenoderPneumatische Silikonringewerden in Pneumatik- und Hydraulikzylindern zur Flüssigkeitsabdichtung eingesetzt. EtwasSilikonPneumatische DichtungProfile sind mit einer ähnlichen inneren und äußeren Dichtungsgeometrie konstruiert. Daher können sie auch als Kolbendichtungen verwendet werden. SilikonPneumatischSealsDiese Verbindungen wurden speziell für Fluidtechnikanwendungen entwickelt und bieten eine außergewöhnliche Verschleißfestigkeit und hervorragende Extrusionseigenschaften. Sie sind mit praktisch allen Medien kompatibel und zeigen eine hervorragende Leistung bei extremen Temperaturen.
SilikonPneumatischSealsbefinden sich im Zylinderkopf und dichten gegen die Zylinderbohrung ab, wodurch verhindert wird, dass Flüssigkeit über den Zylinderkopf fließt. Dies ermöglicht den Druckaufbau auf einer Seite des Kolbens, wodurch der Zylinder ein- oder ausgefahren wird.SilikonPneumatischSealswerden typischerweise in einfachwirkende (nur einseitig wirkender Druck) und doppeltwirkende (beidseitig einwirkender Druck) Dichtungen eingeteilt.Pneumatische SilikondichtungQuerschnitt ist Y-Profil, das für Dichtungs-, Dreh- und Druckarbeiten ausgelegt ist.
SilikonPneumatischSealswerden hauptsächlich durch Silikonkautschuk-Pressformwerkzeuge hergestellt oderLSR Spritzguss(LIM) mit mittleren Formplatten. Silikon-Radialdichtungen sind in Bezug auf Abdichtung, Lebensdauer und Arbeitsdruckbegrenzung ohne Sicherungsring besser als andere Gummikolbendichtungen, die hauptsächlich aus NBR- oder PU-Gummi bestehen.
Anmerkungen:
1.Silikon PneumatischSiegel’s Rand & Kante sollten kein Silikonkautschuk (Grate) haben, weil eswerdendrehen, wenn das Gerät arbeitet. Für die Dichtungsfunktion Silikon pistonSiegelisfordernd inDesign undAbmessungenzuleRance, insbesondere für Dichtungskante.
2.Mittlere Formplatten werden mit einem Schneidwerkzeug abgeschrägt, was sich bei der Verarbeitung abnutzt.DeshalbDas Schneidwerkzeug muss häufig gewechselt werden.
Pneumatischer Silikonringwird in Kolben-Dichtungsvorrichtungen verwendet, die eine längere Lebensdauer als der O-Ring aus Silikonkautschuk haben. Arbeitsdruck: <25 MPa Arbeitstemperatur: -40 ~ + 120 ° C. Medium: Hydrauliköl, Wasser, Luft Pneumatische SilikondichtungwArbeitsgeschwindigkeitsbereiche variierenvonMaterialzum Material: NBR: 0,01 ~ 0,6 m / s FKM: 0,05 ~ 0,3 m / s PU-Kautschuk: 0,01 ~ 1 m / s
Pneumatische Silikondichtungaus PU-Gummi ist besser in Dichtung, Lebensdauer und Arbeitsdruckbegrenzung ohne Sicherungsring. SilikonPneumatischSiegelEigenschaften: Hervorragende Abdichtung Weniger Reibung und reibungslose Bewegung Gute Druckfestigkeit und breiter anwendbarer Druckbereich Einfache Struktur und niedrige Kosten Einfache Installation
Unter Berufung auf die offene Lippe verbindet der Y-Ring die Kopplungsfläche in einem linearen Kontakt und erzeugt unter mittlerem Druck eine \"Spitzen\" -Kontaktspannung, je höher der Druck, desto höher der DruckgreaterKontaktDruck.Wenn Kupplungsteile bei Arbeitsgeschwindigkeit eine Relativbewegung ausführen, bildet sich zwischen den Dichtlippen und der verschiebbaren Kupplungsfläche eine Schichtdichtungsflüssigkeitsmembran, wodurch ein Dichtungseffekt erzeugt wird. Nach dem Tragen der Dichtlippe hat es die automatische Kompensationsfähigkeit, die durch mittleren Druck verursacht wird.
KolbenDichtung & Y-Ring mit Seitenlippe für Welle. Nach jeder Hin- und Herbewegung verbleibt etwas Flüssigkeit (Arbeitsmedium) zwischen Hauptlippe und Seitenlippe. Mit zunehmender Hin- und Herbewegung wird die verbleibende Flüssigkeit mit dem Raum zwischen Hauptlippe und Seitenlippe gefüllt und bildet schließlich einen speziellen \"Belagerungsbereich\".
Während sich die Hauptlippe im Arbeitszustand befindet, ist ihr Druck aufgrund der Inkompressibilität der Flüssigkeit im \"Belagerungsbereich\" höher als der Arbeitsdruck in einer kleinen Kammer. Im Moment ist die Kontaktspannung zwischen Seitenlippe und Kupplungsfläche ebenfalls stärker als die Kontaktspannung zwischen Hauptlippe und Kupplungsfläche. Daher drückt die Wellenverlängerung die Flüssigkeit im \"Belagerungsbereich\" zurück in eine kleine Kammer und bildet den zuverlässigen Dichtungszustand, der die Dichtleistung des Y-Rings verbessert. Je höher der Druck im \"Belagerungsbereich\" ist, desto größer ist die Kontaktspannung von der Seitenlippe auf der Kupplungsoberfläche und die Abdichtung.
Y-RingAnwendungen
Der Lippenmund muss während der Installation des Y-Rings zur Seite mit höherem Druck zeigen. Nur so kann der Y-Ring einen Dichtungseffekt erzeugen.
Das Spiel zwischen den Gleitkupplungsteilen muss kontrolliert werden, um zu verhindern, dass die Y-Ringwurzel aufgrund von plastischer Materialverformung unter hohem Druck in die Unterbrechung der Dichtkupplungsfläche gedrückt wird.
Was den Y-Ring betrifft, dessen Arbeitsdruck mehr als 16 MPa beträgt, um die Lebensdauer des Y-Rings zu gewährleisten
Spannweite, Sicherungsring muss in die Wurzel des Dichtungsrings eingebaut werden, um zu verhindern, dass die Wurzel in den Sitzabstand gedrückt wird.
Um die Bewegungsstabilität zu erhalten und ein Umkippen und Verziehen während der Hin- und Herbewegung zu vermeiden, kann ein Stützring an der Y-Ringlippe angebracht werden.
Lippendichtung & Y-Ring mit Stützring 1. Einwegkomprimierung 2. Zweiwegkomprimierung
Es gibt kleine Ablenkungslöcher, die sich gleichmäßig auf dem Stützring verteilen. Dies ist gut für Druckmedien, die auf die Dichtlippenseiten durch kleine Löcher wirken. Sie lenken zwei Lippen ab und behalten die richtige dynamische Haltung des Y-Rings bei, um einen guten Umgang zu gewährleisten.
Bei einem breiten Y-Ring ist die Breite seines Querschnitts doppelt so hoch oder höher als die Höhe. Diese Art von Dichtungsring kann sich in der Nut nicht drehen oder verdrehen, daher können wir uns dafür entscheiden, keinen Stützring zu installieren.
