Wie funktioniert Gummikuppel

Anzahl Durchsuchen:12     Autor:Site Editor     veröffentlichen Zeit: 2021-09-02      Herkunft:Powered

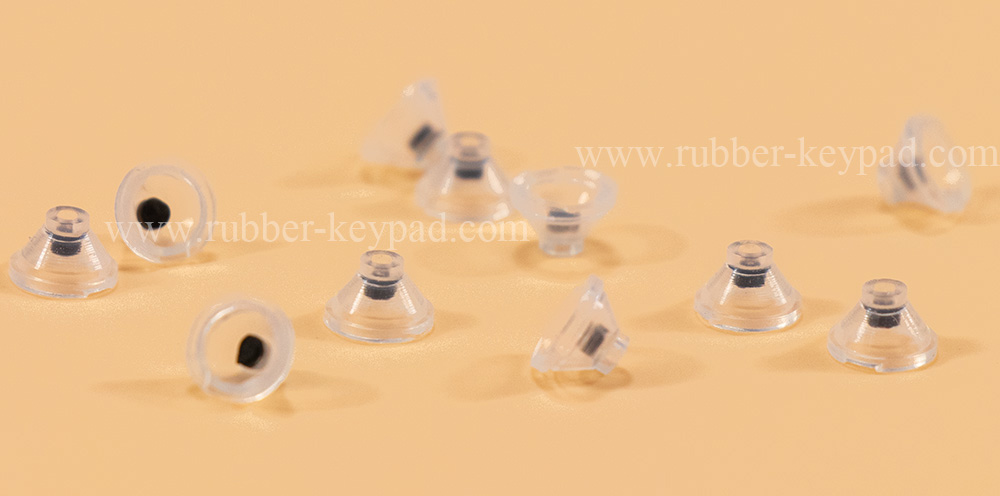

Gummikuppel

Gummikuppelnwerden auch als Gummi bezeichnetKuppelschalter& Silikonkuppeln.Es besteht aus Silikonkautschukmaterial und ist klein und flexibel.Rubberdome ist eine Schalttechnologie der Folientastatur.

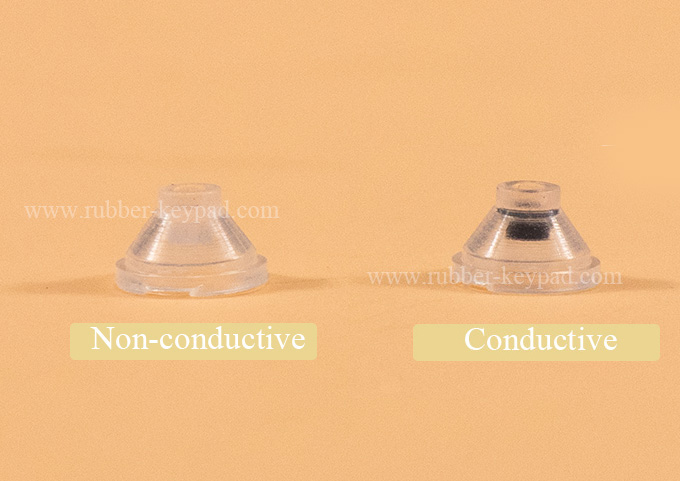

Im Allgemeinen werden Gummikuppeln geformt mitleitfähige Kohlenstoffpille, oder benötigen leitfähiges Drucken nach dem Formen.

Dies bedeutet, dass die Gummikuppel als Schalter im Inneren der Folientastatur fungiert und für Widerstand und taktiles Feedback sorgt.

Gummikuppel

Wenn Sie die Taste drücken, berührt die leitfähige Kohlepille oder der leitfähige Druck die Platine, schließt den Stromkreis, dann funktioniert die Folientastatur. Beim Loslassen der Taste springt die Gummikuppel in ihre ursprüngliche Form zurück und kehrt in ihren ursprünglichen Ruhezustand zurück .

Die Gummikuppeln kollabieren unter Druck, oft eher abrupt als allmählich. Dieser plötzliche Crash gibt ein taktiles Feedback.

Gummidome dienen als Rückholfeder für jeden Schlüssel.

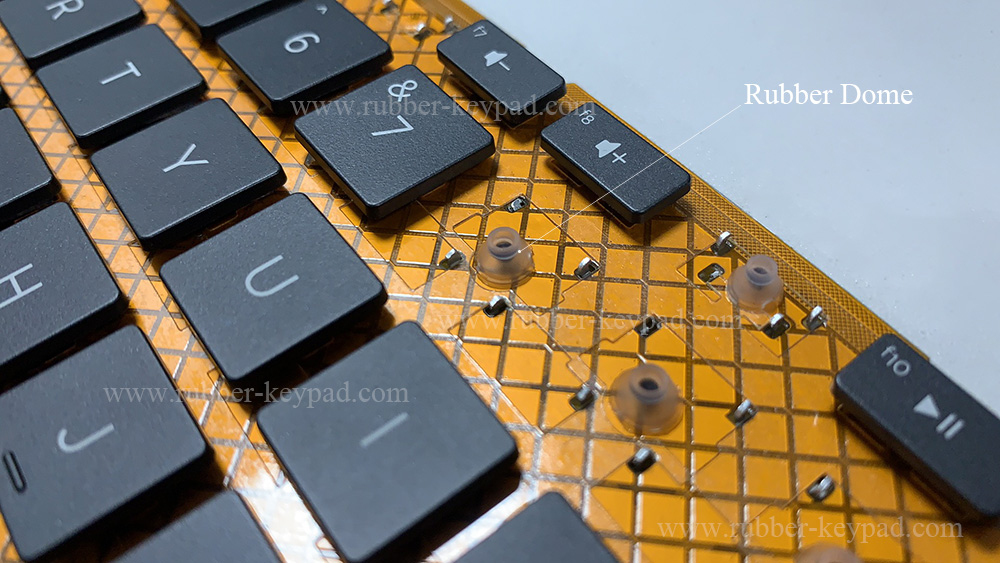

Gummikuppelschalter

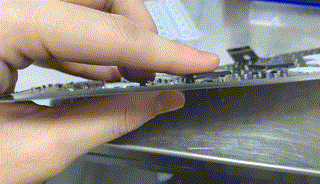

Betätigungskraft der Gummikuppel

Die meisten heute hergestellten Folientastaturen verwenden Gummikuppeln. Die meisten Laptops und einige Desktop-Tastaturen verwenden diskrete Gummikuppeln, während Desktoptastaturen im traditionellen Stil normalerweise eine Gummikuppelfolie verwenden.

Vorteile der Gummikuppel

-Es ist billig.Verglichen mitMetallkuppel,der Preis der Gummikuppel wird viel billiger sein.

-Weniger Lärm beim Tippen.

-Haben ein ziemlich gutes taktiles Feedback. Gummikuppeltastaturen haben ein weicheres und angenehmeres taktiles Gefühl alsmechanische Tastaturen

-Beständig gegen Leckagen und Korrosion, da die Gummikuppelschicht das kritische Substrat bedeckt.

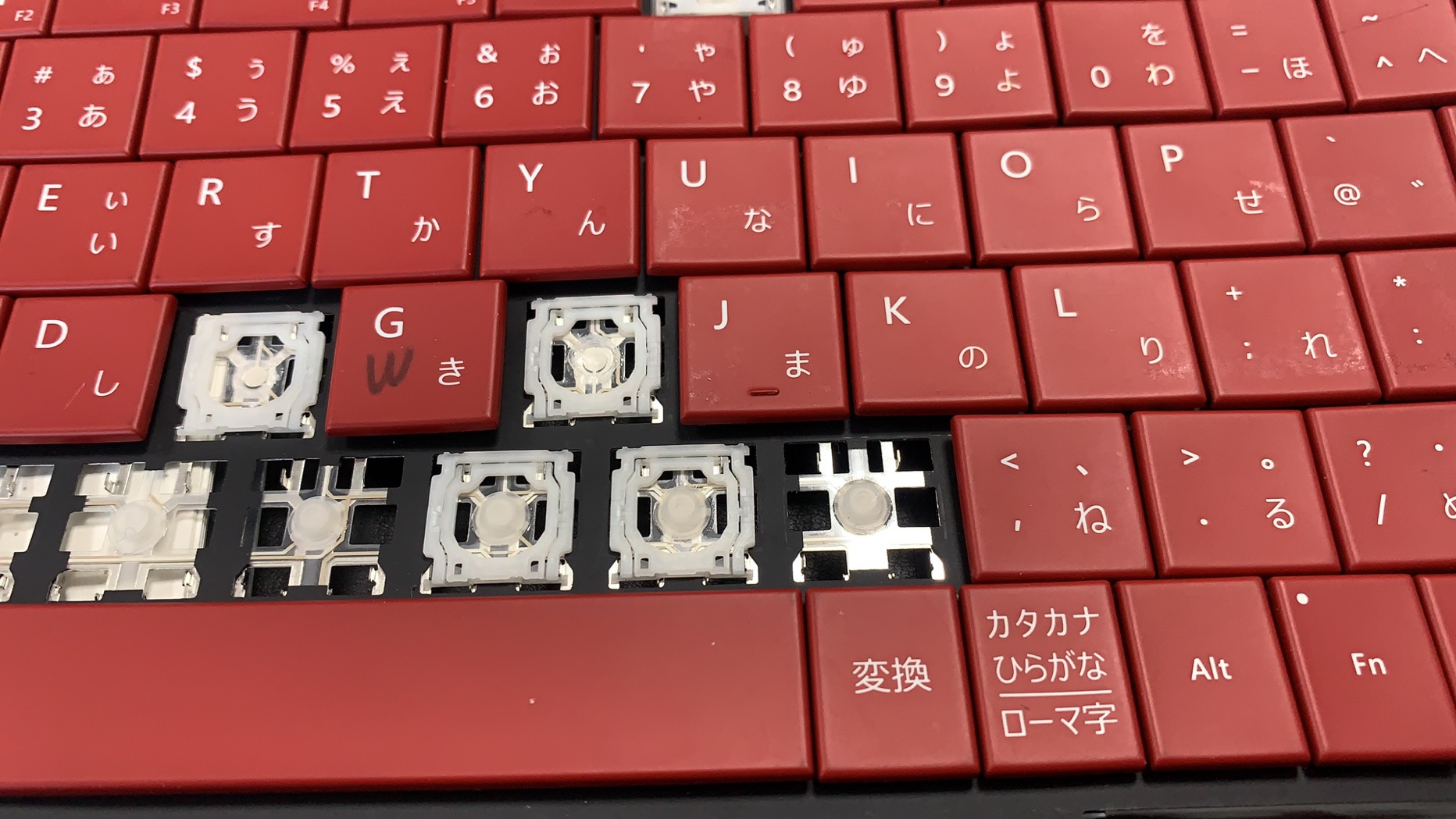

Folientastatur mit Gummikuppel

Nachteile der Gummikuppel:

-DiehauptsächlichNachteil von Rubberdome-Tastaturen ist, dass sich das Verhalten von Silikonkautschuk mit dem Alter ändert, was die Lebensdauer der Tastatur einschränkt.

-RGummikuppelnwird auchmit zunehmendem Alter verhärten und immer mehr verlangenMachtdrückenSchlüssel;Bei sehr alten Tastaturen ist möglicherweise übermäßiger Kraftaufwand erforderlich.

-Etwas ungewöhnlich ist, dass die Gummikuppeln sehr schwach geworden sind.

-Ein weiteres Problem ist dasersetzenGummiKuppeln ist viel schwieriger als das Ersetzen von Schraubenfedern.Wenn die Folientastatur verwendetdiskretGummikuppeln, sie müssen nur die schlechte Gummikuppel ersetzen. Wenn die Folientastatur jedoch ein ganzes Stück Gummikuppelfolie verwendet, müssen sie das ganze Stück ersetzen, was kostspielig ist.


Anleitung zum Design von Gummikuppeln

Ein einzelner Gummidom als Rückholfeder und Aktuator.Es kann eine diskrete Gummikuppel oder eine durchgehende Gummikuppelfolie sein.

MögenStandard-Silikontastatur-Designstruktur, die meisten Gummikappen sind mit leitfähigem Kontakt und Tastengewebe ausgestattet. Als Rückholfeder und Betätigungselement für die Folientastatur ist dieBetätigungskraftder Gummikuppel ist entscheidend.

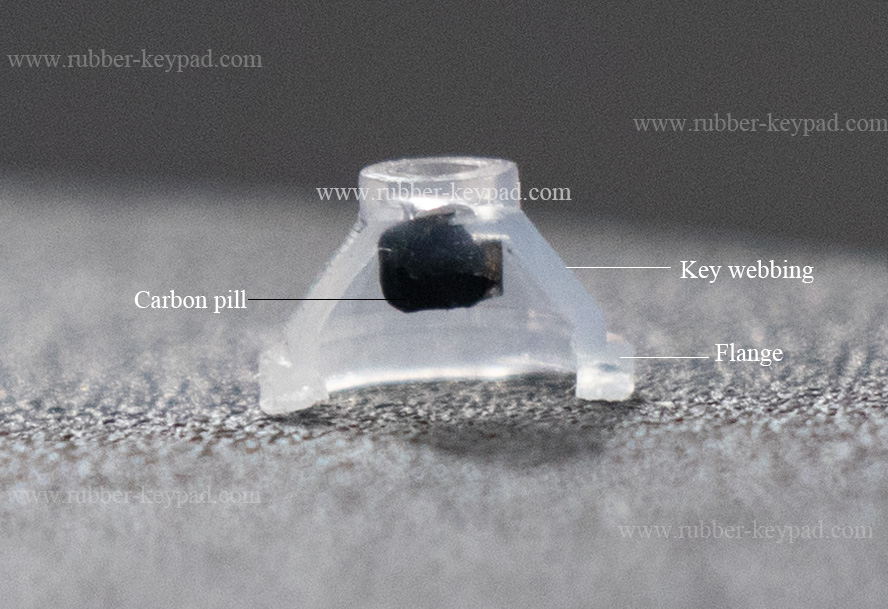

Mini-Gummi-Dome-Taste Membrankuppeltaste

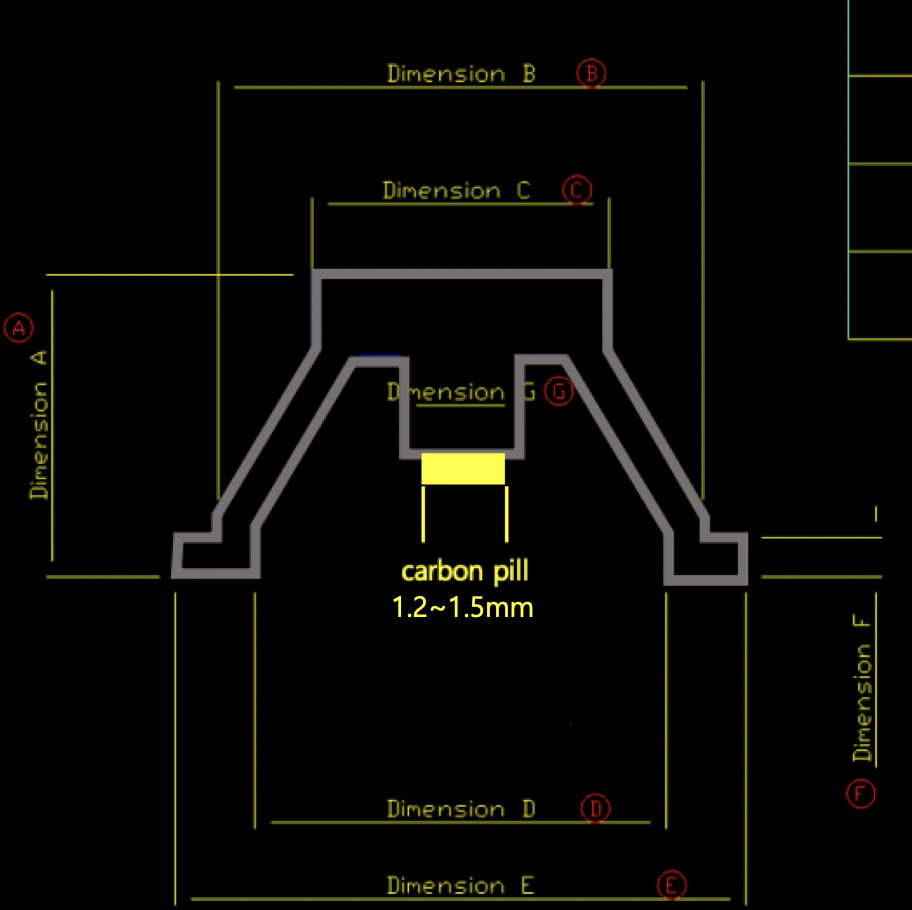

Gummikuppelknopf


Im Allgemeinen wird eine Folientastatur normalerweise getippt. Daher sollte die Betätigungskraft der Folientastatur gering sein. Ca. 40-90 g, mit einer Toleranz von ca. 10 g.

Für die von uns hergestellte Gummikuppel beträgt die Betätigungskraft 65 g +/- 5 g. Um eine so geringe Betätigungskraft zu erreichen, müssen wir ein hochwertiges Formstahlmaterial und ein hochfestes, gut belastbares Silikongummimaterial wählen.


Unterschiedliches Design der Gummikuppel:

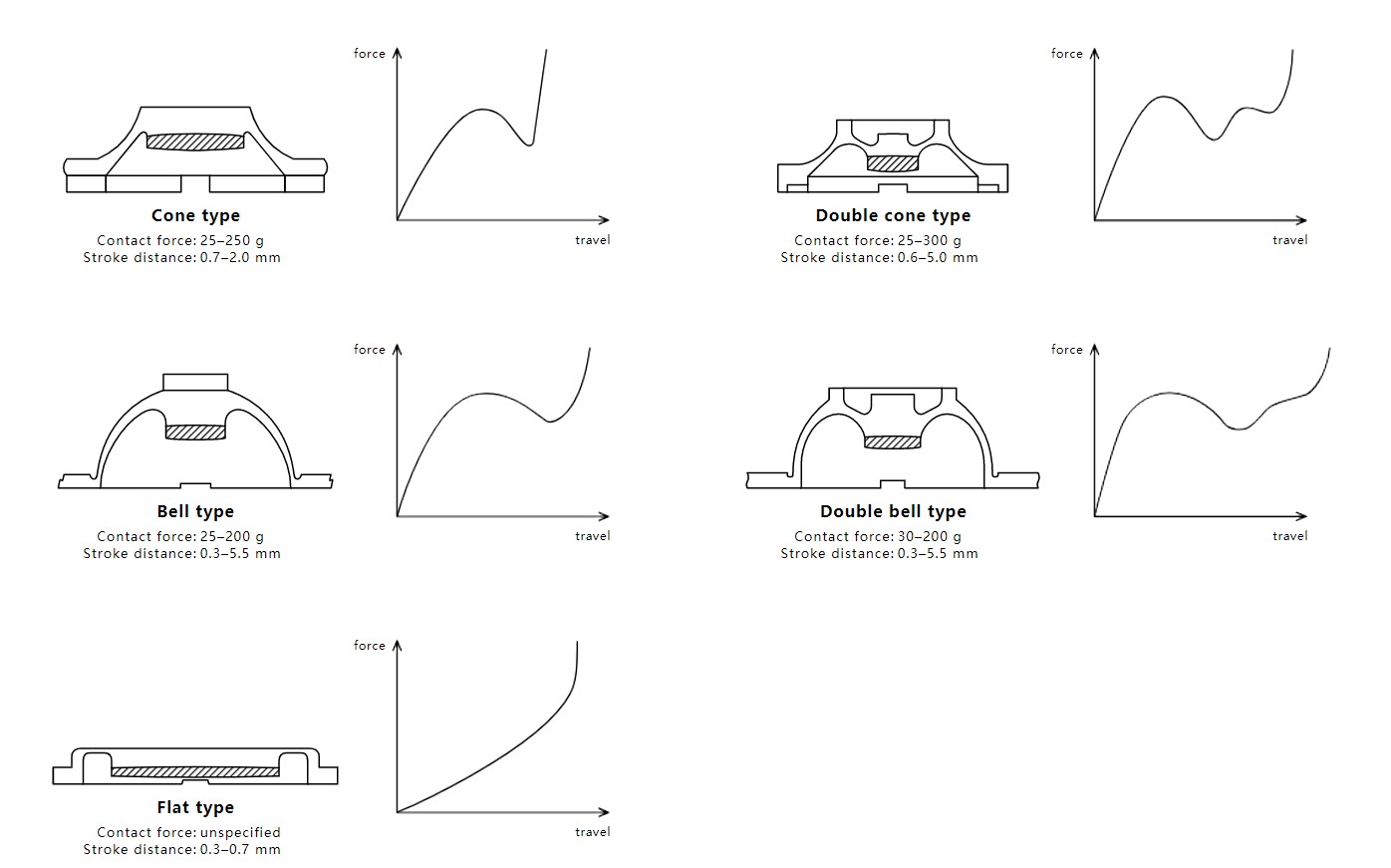

Das genaue taktile Feedback der Tastatur hängt zum Teil vom Profil der Gummikappen ab.In Electronic Engineers Master 1985–86 Volume 2 (Seite B·1734) illustrierte Moxness fünf verschiedene Profile von Gummikuppeln, zusammen mit der Kraftkurve, die jedes einzelne erzeugen würde:

Designrichtlinie für Gummikuppeln

Herstellungsprozess der Gummikuppel
