Warum Silikonkautschukknöpfe am Controller hängen bleiben

Druckknöpfe aus Silikonkautschuk stecken auf Leiterplatte und Kunststoffabdeckung

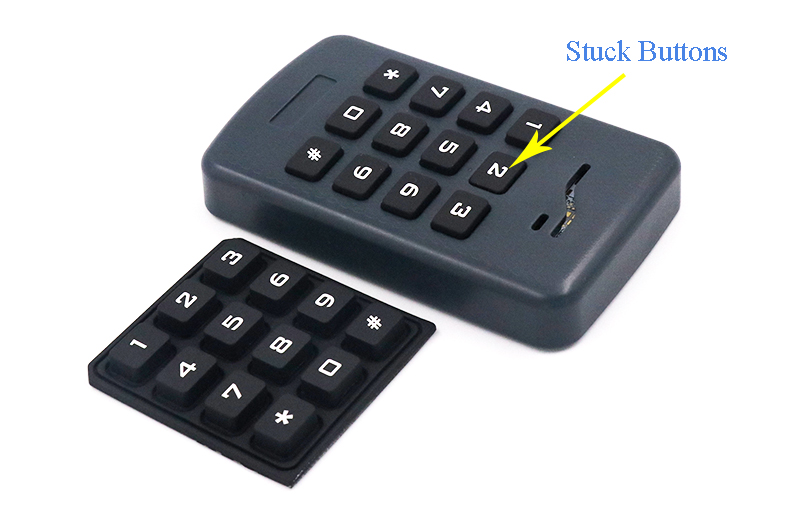

Manchmal kann es vorkommen, dass Gummiknöpfe stecken bleiben und sich nicht selbst zurückprallen können. Unser Kunde in Australien ist kürzlich auf dieses Problem gestoßen. Dieses SchwarzSilikonkautschuk-Tastaturwird in unserer Fabrik hergestellt. Bei Zusammenbau mit Leiterplatte und Kunststoffgehäuse kann dieGummiknöpfestecken bleiben, wenn wir die Taste drücken.

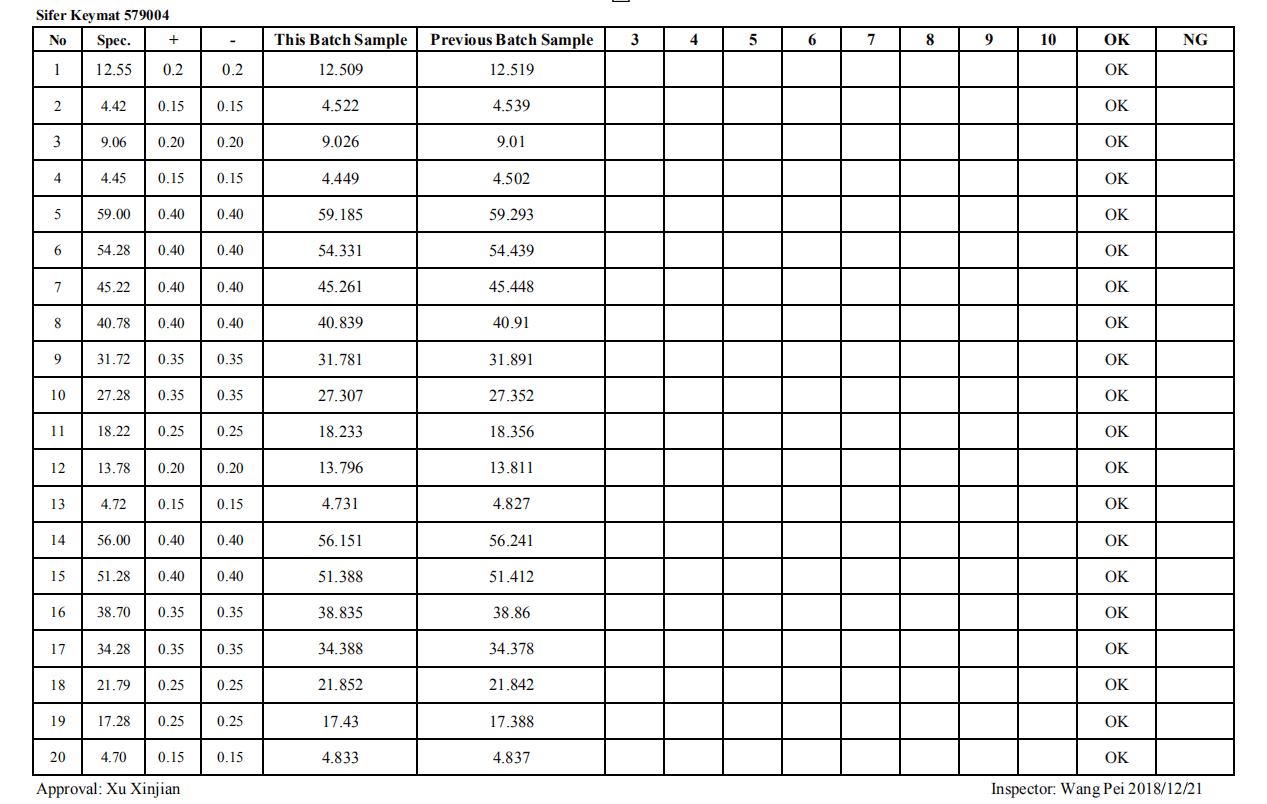

Kunden fragen sich, ob dieBetätigungskraftist zu groß, um das feststeckende Problem zu verursachen. Er wollte, dass wir die Betätigungskraft verringern.Eigentlich liegt es nicht an der Betätigung.Wir haben diese Gummitastatur gemäß der vom Kunden bereitgestellten 3D-Konstruktionszeichnung hergestellt, und alle Silikontastaturen wurden durchlaufenQualitätskontrolleund Maßtest. Die Abmessungen und die Betätigungskraft liegen innerhalb der Toleranz der Gummitastatur. Aus dem folgenden Dimensionstestbericht können wir ersehen, dass es in der kein Problem gibtAbmessungen der Gummitastatur.

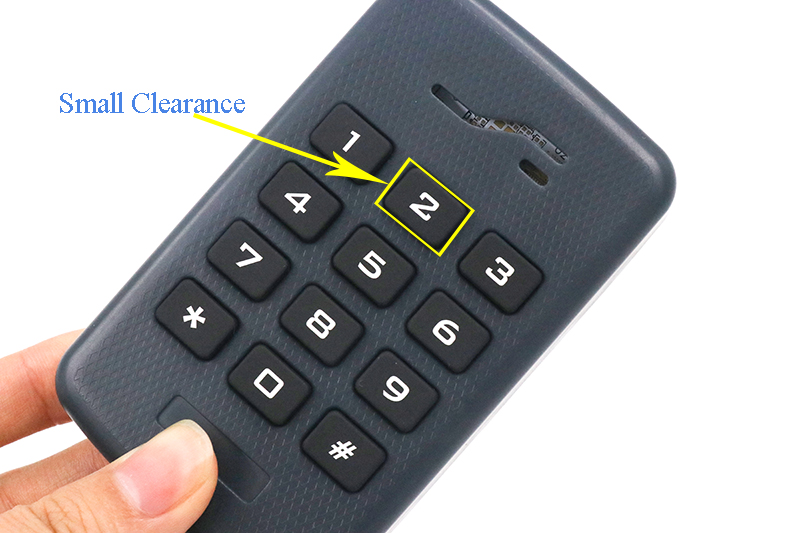

Deshalb haben wir dem Kunden einen Satz zusammengebauter Geräte zur Bewertung geschickt. Wir haben die Abmessungen des Kunststoffgehäusedeckels getestet und die Abmessungen der Knopflöcher mit den Abmessungen der Gummiknöpfe verglichen. Es stellt sich heraus, dass die steckenGummiknopfDies liegt daran, dass der Abstand (zwischen dem Gummiknopf und den Löchern des Kunststoffgehäuses) zu eng ist. Der enge Abstand verursacht ein schlechtes Berührungsgefühl und führt dazu, dass Silikonkautschukknöpfe im Gehäusedeckel stecken bleiben.

Aus dem folgenden Testbericht können wir erkennen, dass der Abstand zwischenGummidruckknopfund Kunststoffgehäuse ist ungefähr 0,15 mm pro Seite. Diese Silikontastatur ist eine Laserätztastatur mit PU-Beschichtung. Ein Abstand von 0,15 mm reicht für die PU-Beschichtung nicht ausSilikonknöpfe'Reboundance.

InGummitastatur DesignAuch der Abstand zwischen Gehäusegehäuse und Silionknöpfen sollte berücksichtigt werden. Im Allgemeinen sollte der Abstand auf jeder Seite etwa 0,3 bis 0,4 mm betragen, um sicherzustellen, dass die Gummiknöpfe flexibel zurückprallen können. Basierend auf den obigen Abmessungsdaten haben wir beschlossen, das Formwerkzeug durch Verringern der Abmessung der Gummischlüssel zu reparieren.

Nach der Reparatur der Tastaturform trat der festsitzende Gummiknopf nicht mehr auf. Darüber hinaus ist das Berührungsgefühl besser als zuvor.

Hinweis: Der Abstand sollte nicht zu groß sein, da dies auch ein schlechtes Berührungsgefühl verursacht und Staub eindringt.

Neben dem Spiel gibt es noch andere Faktoren, die dazu führen, dass der Gummiknopf hängen bleibt.

1. Unangemessener Tastenhub

Silikonkautschukknöpfeist in der Regel auf 1,2-1,5 mm ausgelegt

2. Kleine Betätigungskraft

3. Die Gummischlüssel sind unregelmäßig und groß.
