So entwerfen Sie einen Silikonschalterknopf mit Knopfgurt

Silikonschalterknopf Mit Schlüsselband ist ein leitfähiger Gummischalter, der einen leitenden Kontakt unter den Silikonknöpfen enthält. Der leitende Silikonschalterknopf umfasst viele Typen, einen Silikonschalter aus Carbonpillen, ein leitfähiges Tintenknopfpad und Gummischaltknöpfe aus Metallpillen. Sie unterscheiden sich im elektrischen Widerstand und in der Lebensdauer.

Funktionen des Knopfgurtes im Gummischalterknopf

Das Knopfgewebe ermöglicht es dem leitfähigen Gummischalter, eine gute taktile Reaktion (oder Betätigungskraft) zu haben. Die Betätigungskraft hängt hauptsächlich von der Dicke und dem Winkel des Knopfgewebes ab. Wenn Sie den Silikonknopf drücken, berühren leitende Teile des Knopfbandes leicht die Leiterplatte. Die taktile Reaktion des leitfähigen Gummischalters ist in verschiedenen Anwendungen unterschiedlich.

Die meisten gängigen Gummiknöpfe erfordern eine Betätigungskraft von ca. 180-250 g

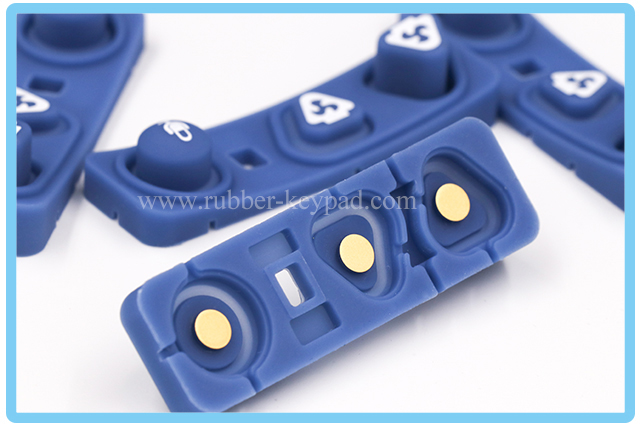

Für Auto-Auto-Gummischalterknöpfe ist die allgemeine Leitungsmethode goldene Pillen. Die Betätigungskraft ist größer als bei herkömmlichen Tastaturen und beträgt etwa 300-400 g.

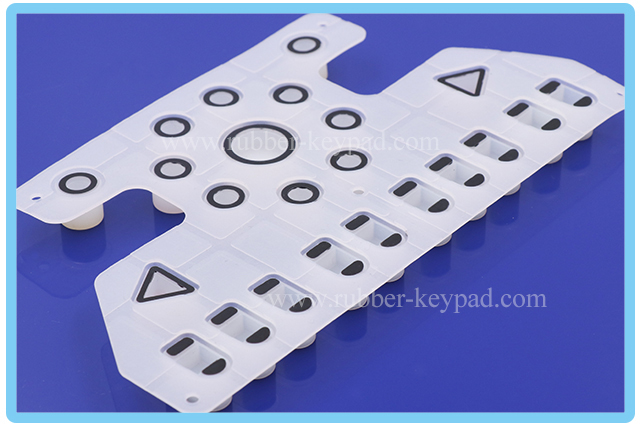

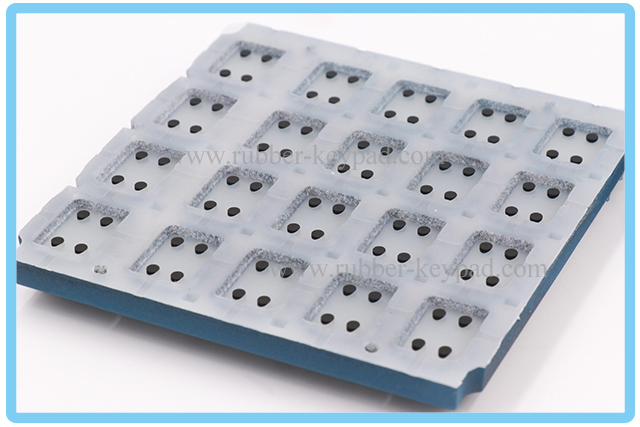

Über den im Instrument verwendeten Gummischaltknopf kann die Betätigungskraft kleiner sein, etwa 180 g, und die meisten sind leitfähige Tintenknöpfe oder Kontakt mit Kohlenstoffpillen.

So entwerfen Sie einen Silikonschalterknopf mit Knopfgurt

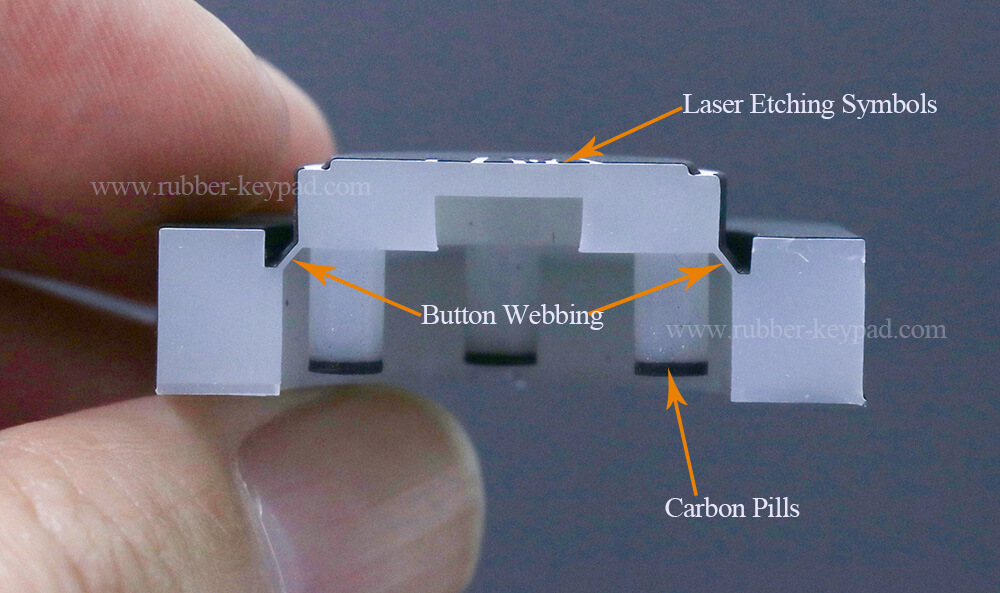

Knopfgewebe beim Laserätzen Silikonschalterknöpfe unterscheiden sich vom Siebdruck-Tastaturgurtband.

Der häufigste Knopfgurtwinkel beträgt 45 ° und die Dicke 0,2 bis 0,4 mm. Ein größerer Winkel und eine größere Dicke erhöhen die Betätigungskraft.

Laserätz-Silikonknöpfe bestehen aus transparentem Silikon, um Licht durchzulassen. Auf der durchsichtigen Knopfoberfläche wird Tinte in verschiedenen Farben aufgetragen. Wenn für die Umschalttaste weiße Symbole und schwarzer Hintergrund erforderlich sind, wird die Oberfläche des Tastenfelds mit weißer Tinte beschichtet. Tragen Sie dann schwarze Tinte auf die weiße Tinte auf. Schließlich Laserätzen, um die schwarze Tinte zu löschen, um die weißen Symbole anzuzeigen, und PU auf Gummiknopf auftragen, um die Symbole zu schützen.

Mit zwei Schichten Farbtintenbeschichtung und PU-Beschichtung auf der Oberfläche wird der Gummischaltknopf steifer als der transparente. Die Betätigungskraft nimmt also zu. Es wird empfohlen, den Winkel des Knopfgurtes zu verringern (weniger als 45 °）, um die Betätigungskraft zu verringern. Wenn sich der Knopfgurt noch in einem Winkel von 45 ° ， befindet, fühlt es sich beim Drücken des Knopfschalters anstrengend an.

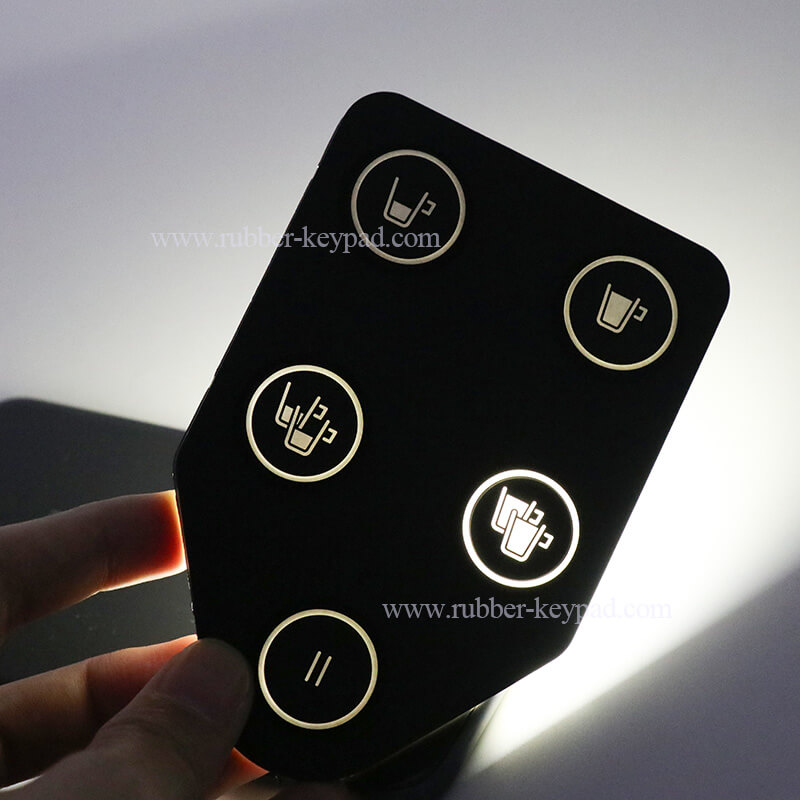

Silikonschalterknopf mit Hintergrundbeleuchtung

Leuchtende Laserätztastatur

Leitfähiger SilikonschalterknopfTypen

Unterschied zwischen leitendem Silikonschalterknopf und Metallkuppeltastaturabdeckung

Die Geometrie der leitfähigen Silikonschaltertasten ist komplizierter als die der Tastaturabdeckung mit Metallkuppeln oder Tastschaltern. Metallkuppel Silikon Tastatur kann eine einfache Abdeckung. Der leitende Schalterknopf sollte jedoch einen Knopfgurt enthalten. Mit dem Knopfband kann der Gummischalter leichter und flexibler gedrückt und zurückgeworfen werden.
