So entwerfen Sie eine Silikontastatur - Konstruktionshandbuch für Gummitastaturen

Unser US-Kunde arbeitet an einem Produkt, das es erfordertSilikonknöpfe. Er sucht einen Hersteller, der ihnen auch bei Knopfdesigns helfen kann. Schließlich beschließt er, uns bei der Fertigstellung des Konzeptknopfdesigns und der Herstellung der Silikonknöpfe zu helfen. Die Silikontastatur, die er benötigt, ist ein versiegelnder Gummiknopf mit Kohlepillen, Siebdruck und Ölbeschichtung. Das Folgende sind die Revisionsschritte für das Schaltflächendesign, die auch a sein könnenDesignanleitung für Silikontastaturen.

1. Dicke derSilikon-Tastenfeld

Beim ersten Gummiknopfdesign beträgt die Dicke des Tastenfelds 8 mm, was zu dick ist, da dies die Lebensdauer der Tasten verkürzt und Probleme mit dem Tastaturdesign verursacht. Im Allgemeinen beträgt die Dicke des Silikonknopfpolsters etwa 2 m. Einige Polsterdicken betragen ca. 5 mm.

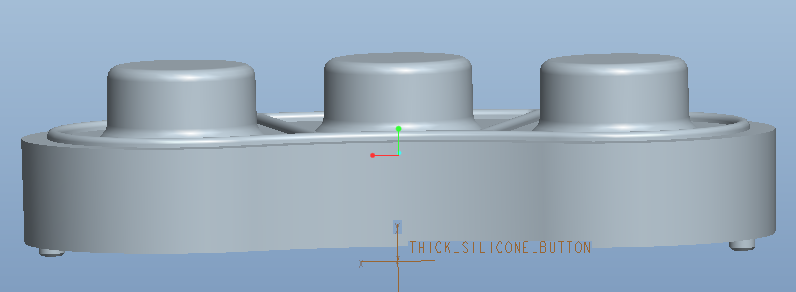

Dickes Tastenfeld

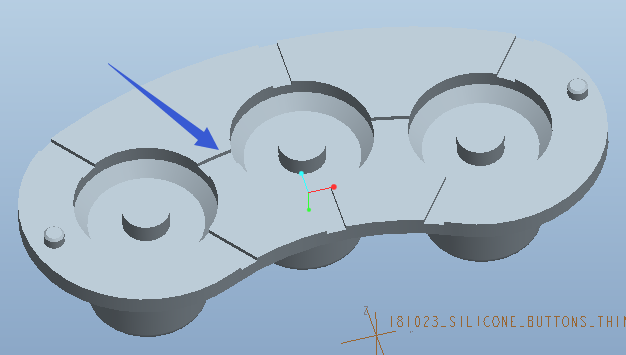

2. Entlüftungsnuten im Boden der Silikontastatur

Für den Fall, dass die Silikontastatur beim Drücken auf der Leiterplatte haftet, sollten Entlüftungsnuten am Boden der Silikontastatur angebracht werden.Diese Rillen lassen Luft herein, um die Vakuumsituation zu verhindern.

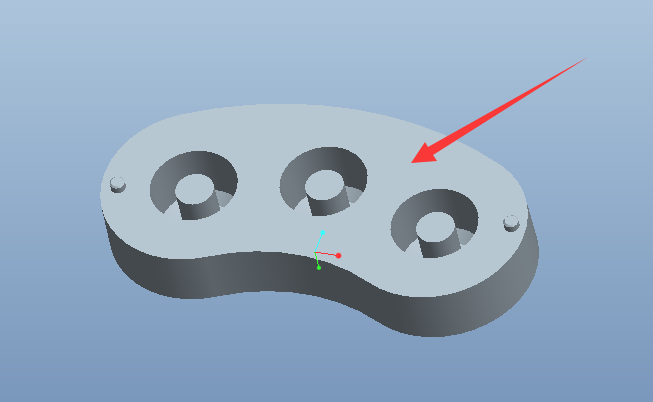

Silikon-Tastatur ohne EntlüftungsnutenSilikonknopf mit Entlüftungsnuten

3. Gurtband und Betätigungskraft der Tastaturtaste

Das Button-Gurtband im Konzept-Tastatur-Design muss ebenfalls überarbeitet werden.

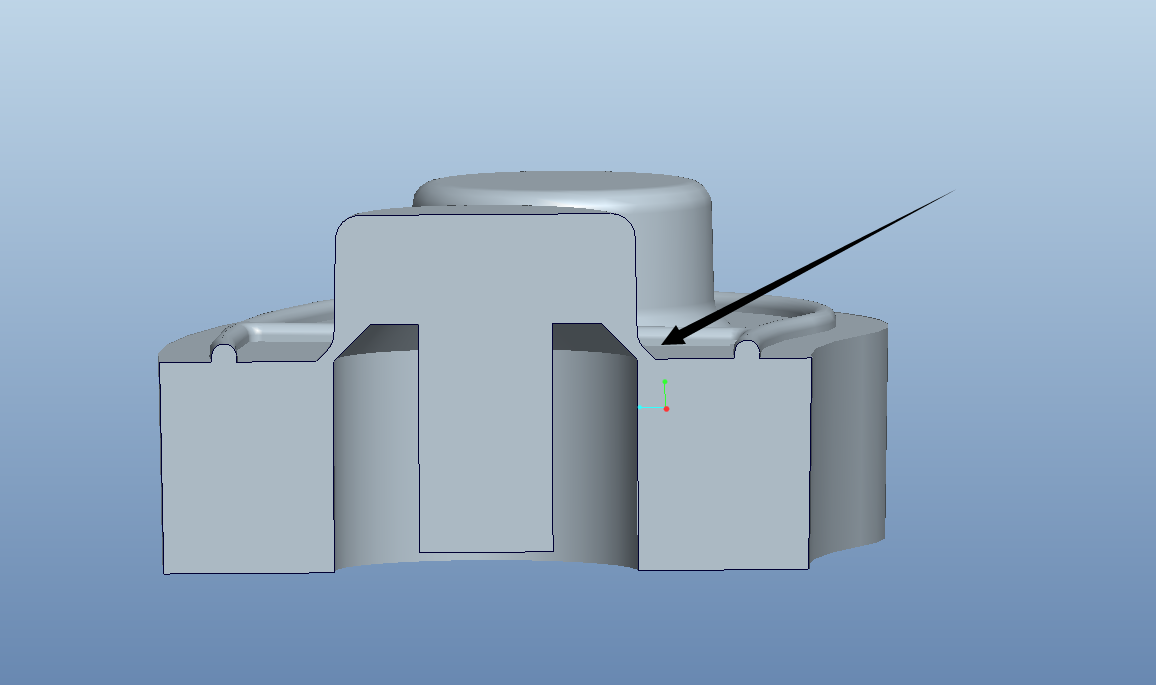

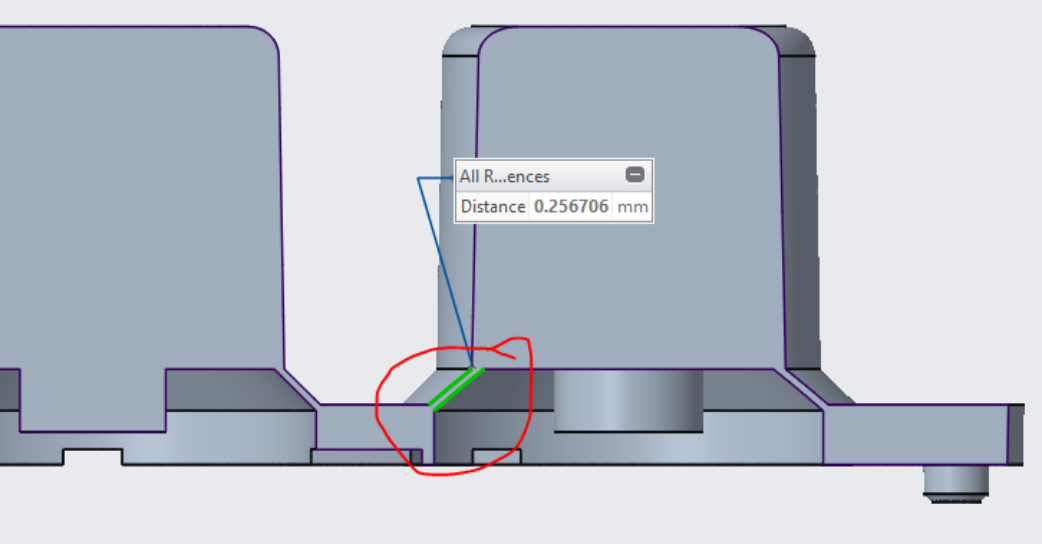

Im Allgemeinen ist dieGurtdicke vonDie Silikontastatur ist 0,25 bis 0,35 mm groß. Wir werden die Dicke in der Versuchsproduktion anpassengemäß dem Probentest. Die Betätigungskraft wird geprüft. Wenn die Knopfbetätigungskraft gering ist, können wir die Form reparieren, um das Knopfgewebe zu verdicken und die Kraft zu erhöhen. Wenn die Betätigungskraft jedoch zu groß ist, ist es schwierig, die Form zu reparieren, um die Betätigungskraft des Knopfes zu verringern. Je dicker das Gurtband ist, desto größer ist die Betätigungskraft des Knopfes. Die Lebensdauer der Taste kann mehr als 5 Jahre betragen.

4. Tastenbewegung undKohlenstoffpillen

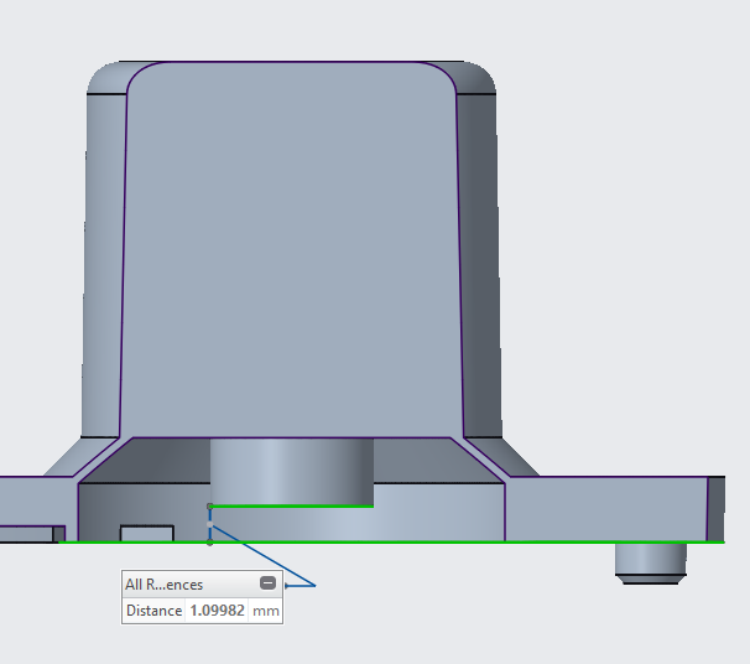

In der überarbeiteten Designzeichnung der Tastatur beträgt der Hubweg der Tasten 1,09 mm.

- Beinhaltet dieser Abstand von 1,09 mm die Dicke der Carbonpille?

Der Tastenhub der 1,09-mm-Tastatur enthält die Dicke der Carbon-Pille. Im Allgemeinen kann der Hub der Silikontastatur 0,8 bis 1,5 mm betragen.

- Wie dick ist die Carbonpille?

Die allgemeine Dicke der Carbonpille beträgt 0,5 mm. Kohlenstoffpillen mit anderer Dicke sind ebenfalls erhältlich.

5. Der Abstand zwischen Gehäuseteil und Gummiknopf

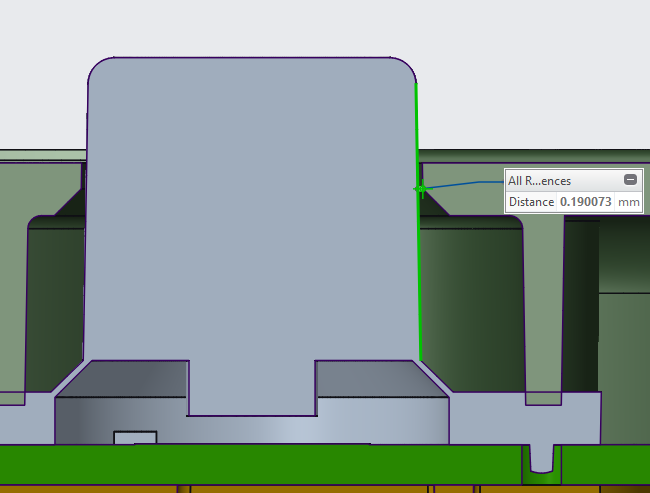

Der Abstand der Silikontastatur zum Gehäuse beträgt nur 0,2 mm, was zu eng ist. Im Allgemeinen beträgt der Abstand zum Gehäuseteil 0,45 bis 0,5 mm. Über den Knopfzugwinkel beträgt der minimale Zugwinkel 0,1 Grad.

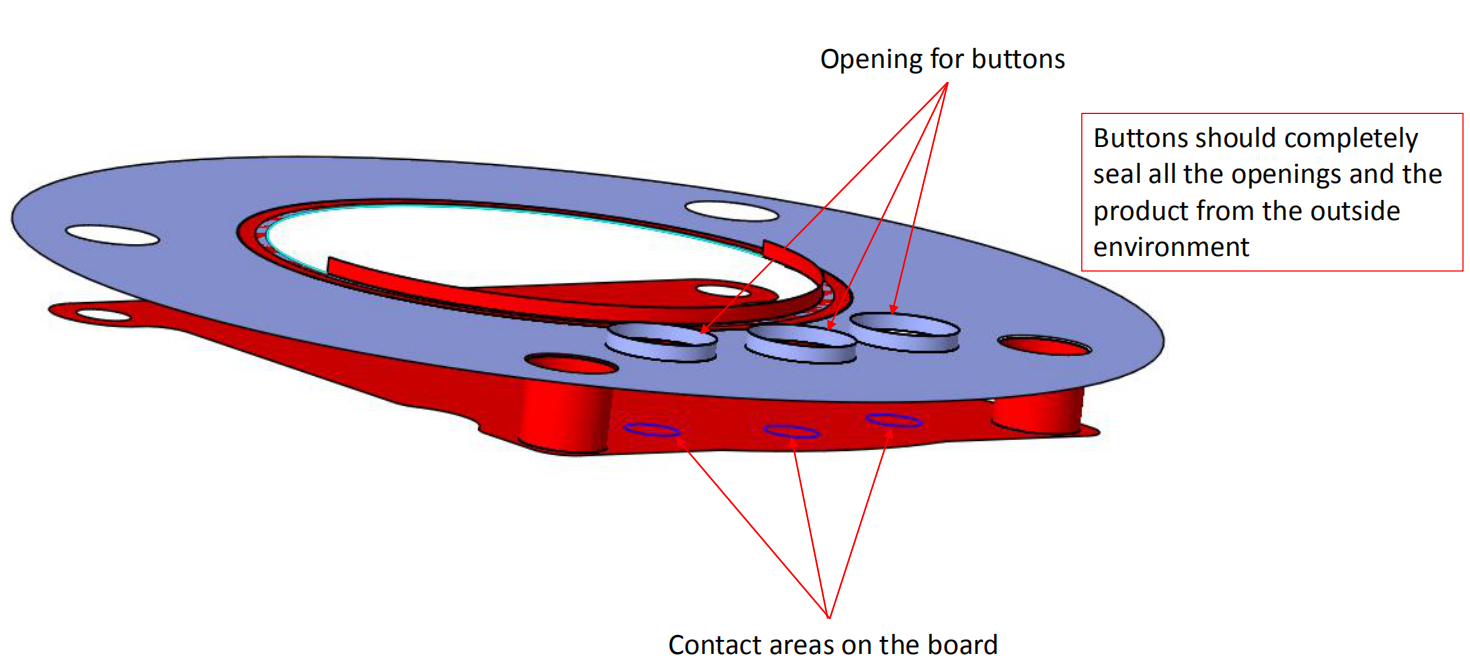

6. Durchmesser der Kohlenstoffpillen und Kontaktflächen bei Fragen zu Leiterplatten

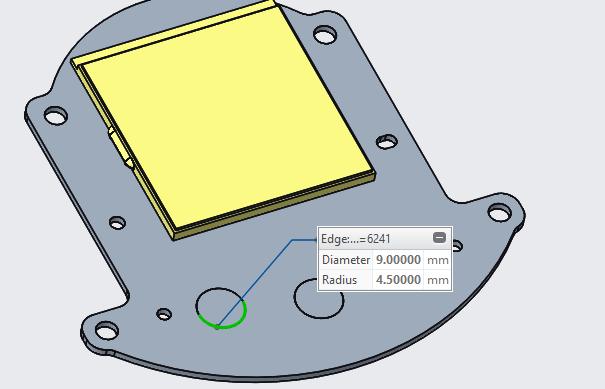

- Die Kontaktfläche auf der Platine hat einen Durchmesser von 9,00 mm.

- Das Tastenkontaktfeld hat einen Durchmesser von 5,00 mm.

- Müssen wir die Kontaktfläche der Tasten vergrößern?

Die Kontaktfläche der Tasten muss nicht vergrößert werden. Dieser Durchmesser ist ausreichend.
