Silikonkautschuk-Tastenfeld Antirockstifte - Perfekter leitender Kontakt mit der Tastatur

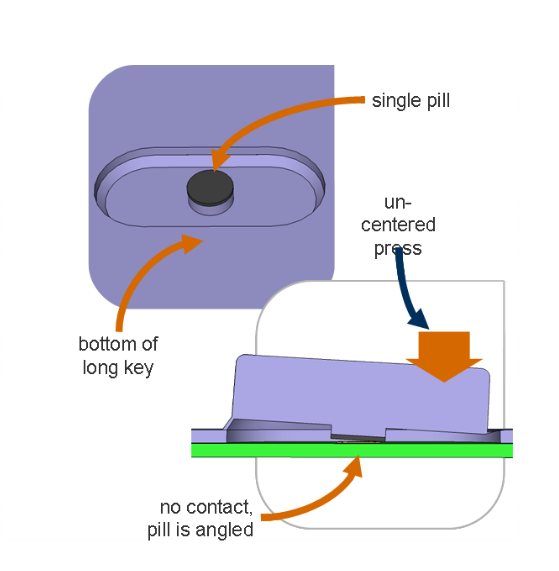

Wenn ein Gummiknopf groß mit runden oder rechteckigen Formen ist und sich nur ein kleiner leitender Teil (Kohlepillen oder leitfähige Tinte) in der Knopfmitte befindet, kann es leicht zu einem schlechten Leitungskontakt kommen, wenn wir den Knopf nicht in der Mitte drücken. Wenn wir den Silikonknopf an der Kante drücken, berührt die Unterkante zuerst die Leiterplatte und die mittleren Kohlenstoffpillen neigen sich ohne Kontakt mit der Leiterplatte nach oben. Ein gutes Tastenfeld sollte ein gutes taktiles Feedback haben und kann zu leitendem Kontakt aus verschiedenen Druckrichtungen führen, unabhängig von der Tastenform.

Um dieses Problem zu lösen, können wir kleine Stifte an den Kanten der Schaltfläche hinzufügen. Die Stifte sollten ca. 0,2 mm kürzer als das leitende Teil sein. Wenn wir den Gummiknopf an der Kante drücken, berühren die Stifte zuerst die Leiterplatte und dann berührt auch der leitende Teil die Leiterplatte und erzeugt elektrischen Kontakt.

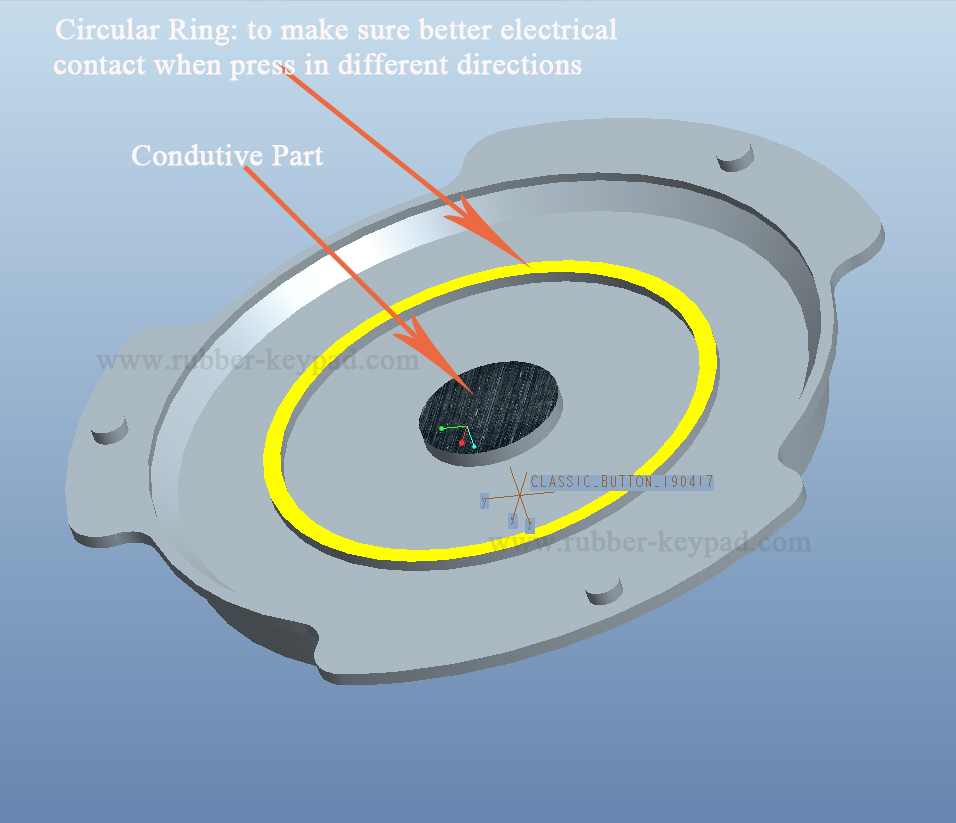

Bei einem größeren Knopf können wir einen kreisförmigen Ring um den leitenden Bereich hinzufügen. Die Ringfunktion ähnelt Pins. Die Ringhöhe (Dicke) ist ca. 0,2 mm kürzer als das leitende Teil.

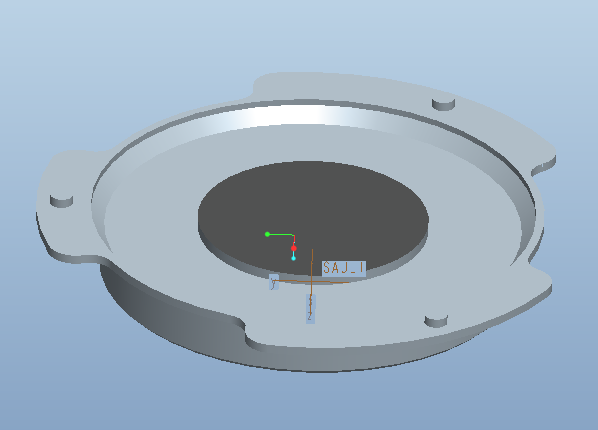

Eine andere Möglichkeit besteht darin, den leitenden Bereich zu vergrößern.Ein großer Leitungsteil kann jedoch nur durch Drucken mit leitfähiger Tinte hergestellt werden, nicht durch Kohlenstoffpillen, da leitfähige Tinte in verschiedenen Formen und Bereichen flexibel ist. Wenn eine einzelne kleine Carbonpille in der Mitte einen schlechten Kontakt verursacht, können wir unter dem Silikonknopf weitere Carbonpillen hinzufügen.
