Metallkuppeln Metallpillen Kontakt Silikonkautschuk Tastatur

Anzahl Durchsuchen:0     Autor:Gummitastatur     veröffentlichen Zeit: 2019-09-27      Herkunft:Powered

Metallkuppelaus rostfreiem Stahl, ist ein wichtiger Bestandteil des Schalters. Mit der Leitung der Metallkuppel spielt sie einen hochwertigen Wechsel zwischen Bediener und Produkt. Gleichzeitig bieten die Verwendung der stabilen Elastizität der Metallkuppel (automatische Rückkehr nach dem Drücken) und die lange Lebensdauer dem Bediener ein qualitativ hochwertiges taktiles Feedback. Die Metallkuppel wird hauptsächlich in einem Membranschalter mit Leiterplatte und Silikonkautschuk-Tastatur verwendet.

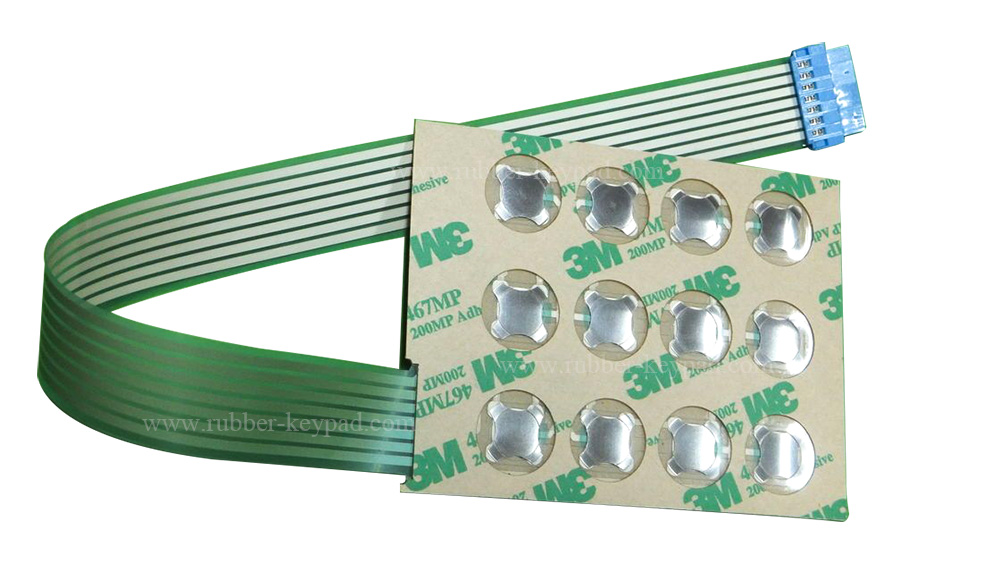

Metallkuppelmembranschalter

Membranschalter

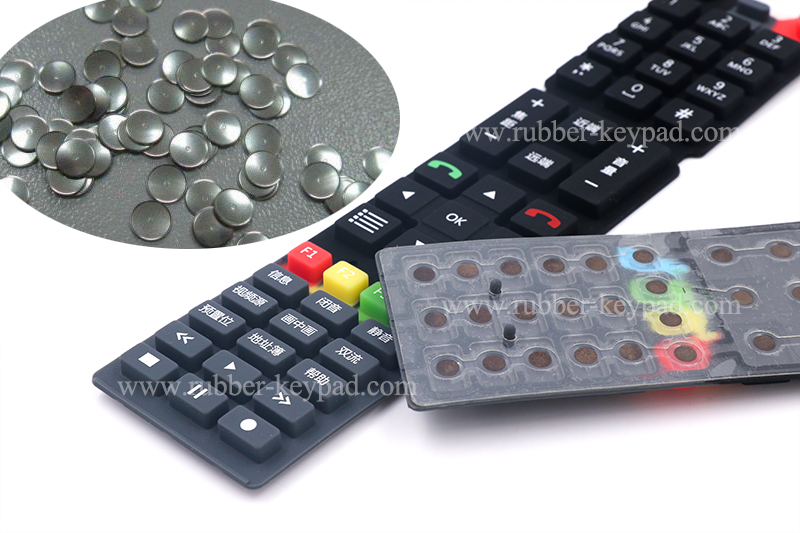

Metallkuppel Silikonkautschuk Remote Comtrol Tastatur

Metallkuppel Gummitastatur

Im Vergleich zu herkömmlichen Silikonknöpfen hat das leitfähige Metallkuppelarray ein besseres Berührungsgefühl, eine längere Lebensdauer und kann indirekt die Produktionseffizienz jedes Schaltertyps unter Verwendung des Metallkuppelarrays verbessern. Die Metallkuppel der Silikonkautschuk-Tastatur befindet sich am leitenden Teil der Leiterplatte (meistens über dem goldenen Finger auf der Leiterplatte). Beim Drücken ist der Mittelpunkt der Metallkuppel konkav und berührt die Linie auf der Leiterplatte, um eine Schleife zu bilden. Wenn der Strom fließt, kann das gesamte Produkt normal funktionieren.

Je nach Produktstruktur und Sortenanforderungen kann die Metallkuppel vernickelt, versilbert, vergoldet und andere unterschiedliche Oberflächenbehandlungen sein.

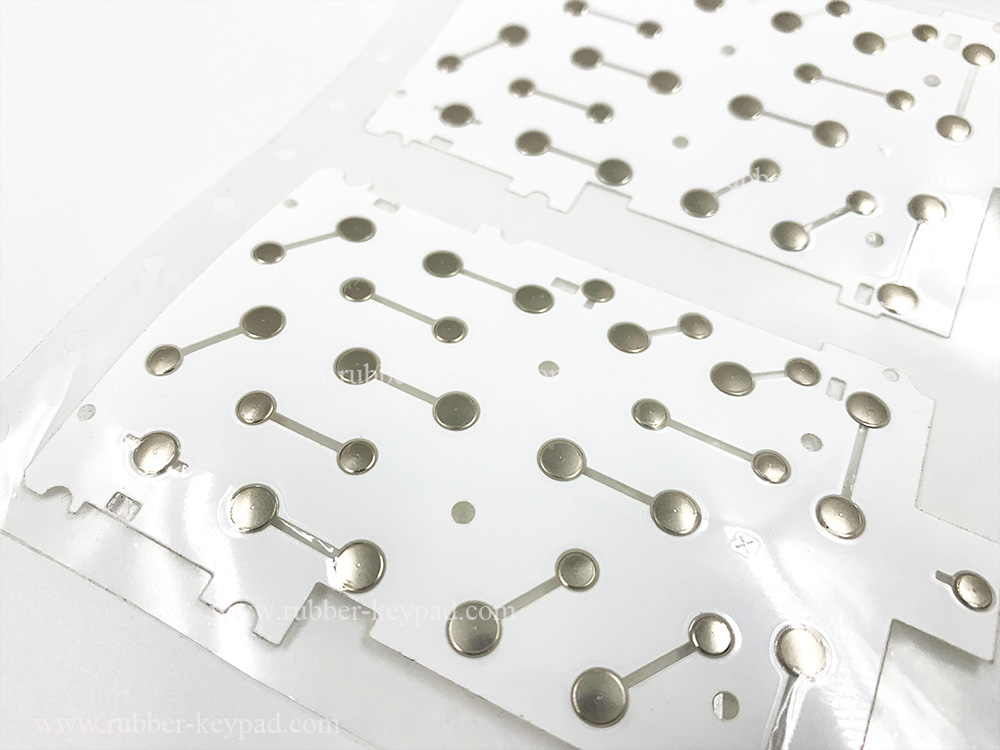

Metallkuppelanordnung für Gummitastatur

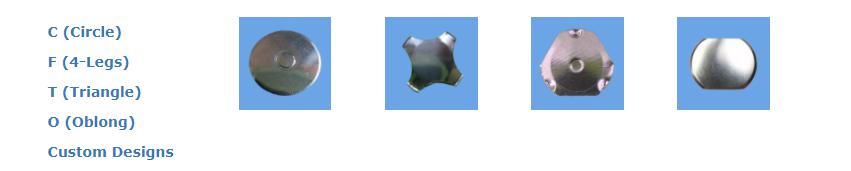

Metallkuppel kann in verschiedene Formen unterteilt werden

kundenspezifische Metallkuppel

Metallkuppel andere Struktur

Einschichtige Struktur

Dies ist die ursprünglich einfachste Struktur. Die Metallkuppel befindet sich unter Mylar (einer Schicht aus selbstklebenden PET) und verfügt über eine Entlüftung, um ein grundlegendes Gefühl und eine grundlegende Verwendung zu gewährleisten.


Doppelschichtstruktur

Im Vergleich zur einschichtigen Struktur verfügt es über einen zusätzlichen Abstandshalter, der besser an Mylar befestigt ist und einen guten Kontakt zur Leiterplatte hat. Es fühlt sich besser an (ähnlich einem Membranschalter). Darüber hinaus ist das Entlüftungsloch in der leitenden Membran mit Doppelschichtstruktur wirksamer, um zu verhindern, dass die PET-Schicht durch den Grat der Metallkuppel zerkratzt wird, und um zu verhindern, dass Staub in die PET-Schicht eindringt.


EMI-Druck

Auf der Oberseite von Myalr - ESD (Electrostatic Discharge Control) befindet sich eine Schicht Silberpaste. EMI wird hauptsächlich verwendet, um zu verhindern, dass das Zielgerät durch statische Elektrizität beschädigt wirdh wird erzeugtdurch Elektronen undihre peripheren Produkte.


Gummikleber

Auf die Mylar- oder EMI-Schicht wird eine Schicht Gummikleber (Silikonkleber) gedruckt, sodass diese Art von Produkt fest auf Leiterplatten / FPC-Leiterplatten geklebt werden kann.


Metallkuppel-Anwendung

Metallkuppel ist hauptsächlich in Mobiltelefonen, Internet-Telefonie, verschiedenen Fernbedienungen, MP3 / MP4, Radio, Digitalkameras, Lernmaschinen, Tastaturen zur Spielsteuerung, Mikrowellenherden, Auto-Armaturenbrettern, Teleskopen, Spielzeug usw. enthalten längere Lebensdauer als bisheriger Membranschalter.
