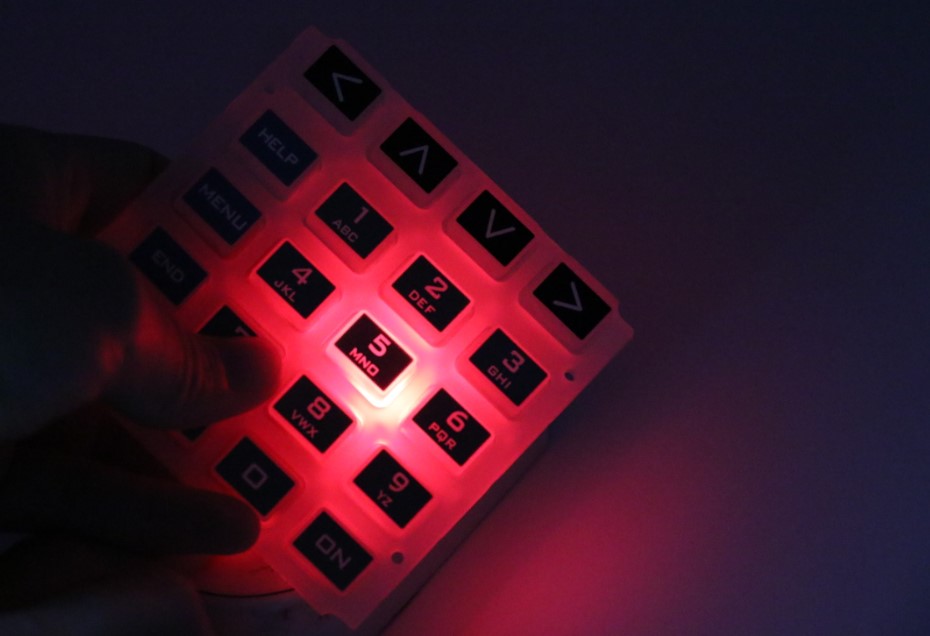

Lösen Sie Design- und Herstellungsschwierigkeiten bei Silikon-Tastenfeldern

Als professioneller Hersteller von Silikonkautschuk-Tastaturen / Gummiknopfpads stößt Xiamen Better Silicone Rubber Co., Ltd. immer auf ein komplexes Silikonknopfdesign.

Kürzlich benötigt einer unserer Kunden ein spezielles Silikonkautschuk-Tastenfeld. Hier sind seine Anforderungen.

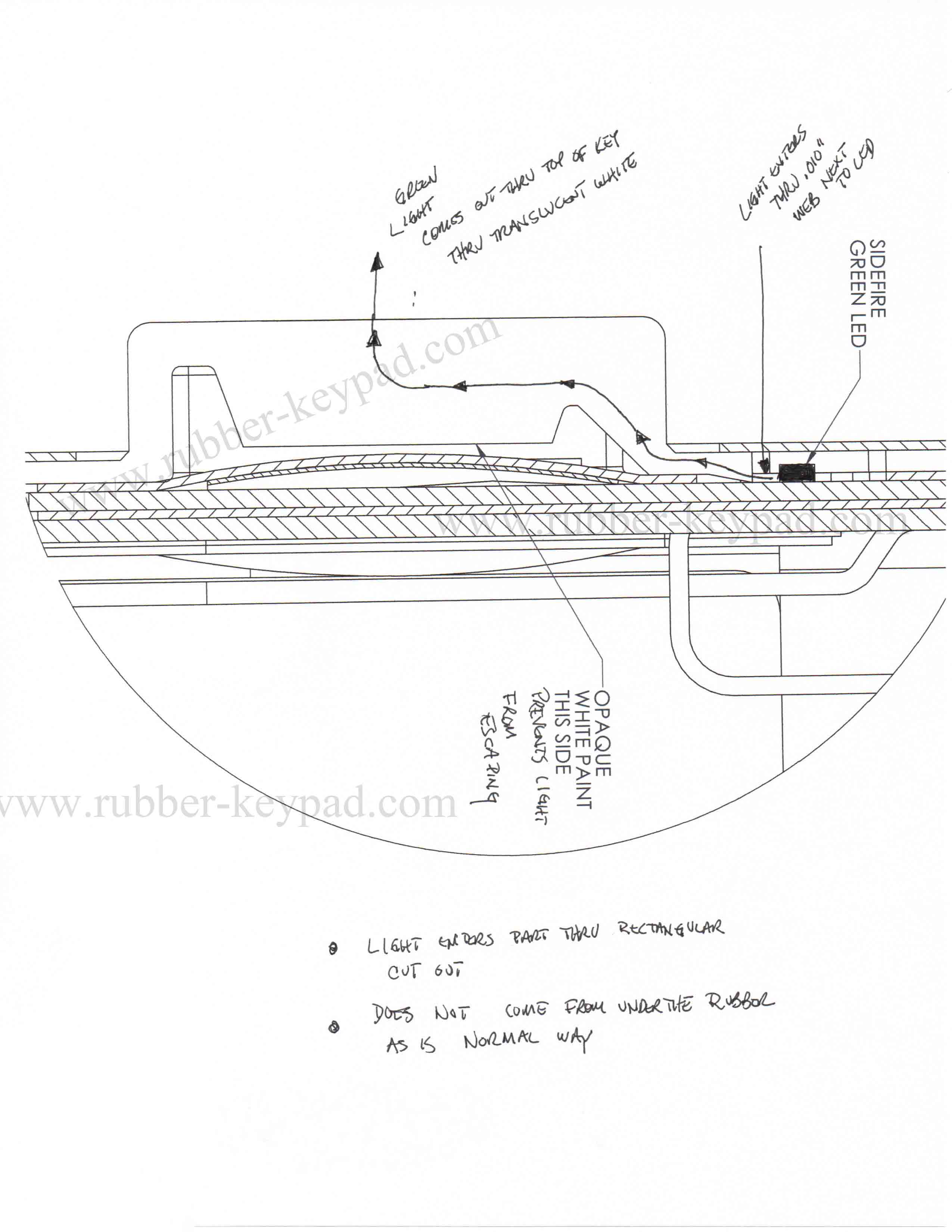

Wir arbeiten an einem neuen Projekt, bei dem wir Unterstützung benötigen. Unser Kunde möchte den rechten Schlüssel vom Rand aus anzünden. Sie planen, diesen Schlüssel zu beleuchten, indem sie Licht durch den sehr dünnen .010 \"Basisgummi in die Seite des Stellantriebs treiben (siehe unsere Seitenansicht img420 mit einem Pfeil, der den hypothetischen Lichtfluss anzeigt), um das Power-Key-Symbol zu beleuchten Wir haben versucht, unseren Kunden dazu zu bringen, die LEDs unter dem Schlüssel zu überdenken und zu verwenden, aber sie ändern sich nicht. Wie Sie sehen, ist sie so konzipiert, dass das Licht in das Gummi eindringt, wo es sich neben der feuergrünen Seiten-LED befindet (deshalb kann es ' Wenn sich auf dieser Oberfläche keine Farbe befindet, wandert sie durch die Funktion\"Rampe\" in die Seite des Hauptantriebsstiels. Das Licht beleuchtet dann den Gummi und beleuchtet das durchscheinende weiße Schlüsselsymbol. Die undurchsichtige weiße Farbe auf der Rückseite des Teils dient dazu, zu verhindern, dass Licht aus dem Boden des Teils austritt.

§ Durchfluss geformt in opakem rotem und klarem Silikonkautschuk-Durometer um 50 Uferhärte

§ Der klare Gummi sollte der klarste verfügbare Gummi sein

§ Das Rot sollte undurchsichtig sein

§ Maskieren Sie die Fläche des fließgeformten roten Abschnitts

§ Sprühen Sie die rechte Seite (Fläche des Teils) im Bereich der Ein- / Aus-Taste mit hell durchscheinender weißer Farbe

§ Besprühen Sie das Gesicht des Teils mit undurchsichtiger schwarzer Farbe

§ Maskieren Sie die Rückseite des Teils im Bereich von (5) durchsichtigen LEDs (Mitte des Teils).

§ Besprühen Sie die Rückseite des Teils mit (undurchsichtiger) weißer Farbe speziell im Netzschalter- und LED-Bereich

§ Laserätzen auf der Vorderseite eines Teils, um das durchscheinende weiße Symbol auf der Vorderseite des Netzschlüssels freizulegen, und Laserätzen, um Gummi auf den (5) diskreten LEDs zu entfernen

§ Drucken Sie den Text auf der linken Taste

§ Besprühen Sie die Oberfläche des Teils mit einer PU-Beschichtung

§ Wenden Sie den Epoxy-Kappen-Punktierungsprozess auf zwei (2) Tasten an

§ Durch das rechteckige Fenster für die Seitenfeuer-LED gestanzt oder lasergeschnitten. Dadurch wird sichergestellt, dass sich in diesem Ausschnitt absolut keine Farbe befindet, da hier das LED-Licht in das Teil eintritt

Laut Beschreibung wissen wir, dass dieses Silikonkautschuk-Knopfpolster-Design nicht einfach herzustellen ist. Dieses Knopfdesign integriert alle Produktionsprozesse des Silikonkautschuk-Knopfpolsters:

1. Hochklares Silikonkautschukkissen

2. Weiße Farbe sprühen, schwarze Farbe sprühen

3. Doppelte Farbaufnahme, auch als Einstellschlüssel für doppelte Farben bezeichnet

4. Laserätzen / Lasergravur des Ein- / Ausschalters

5. Siebdruck von Zeichen

6. Tastenkappen mit Silikontasten

7. PU-Polyurethan-Schutzbeschichtung

8. Schutz der Epoxidbeschichtung / Epoxidbeschichtung

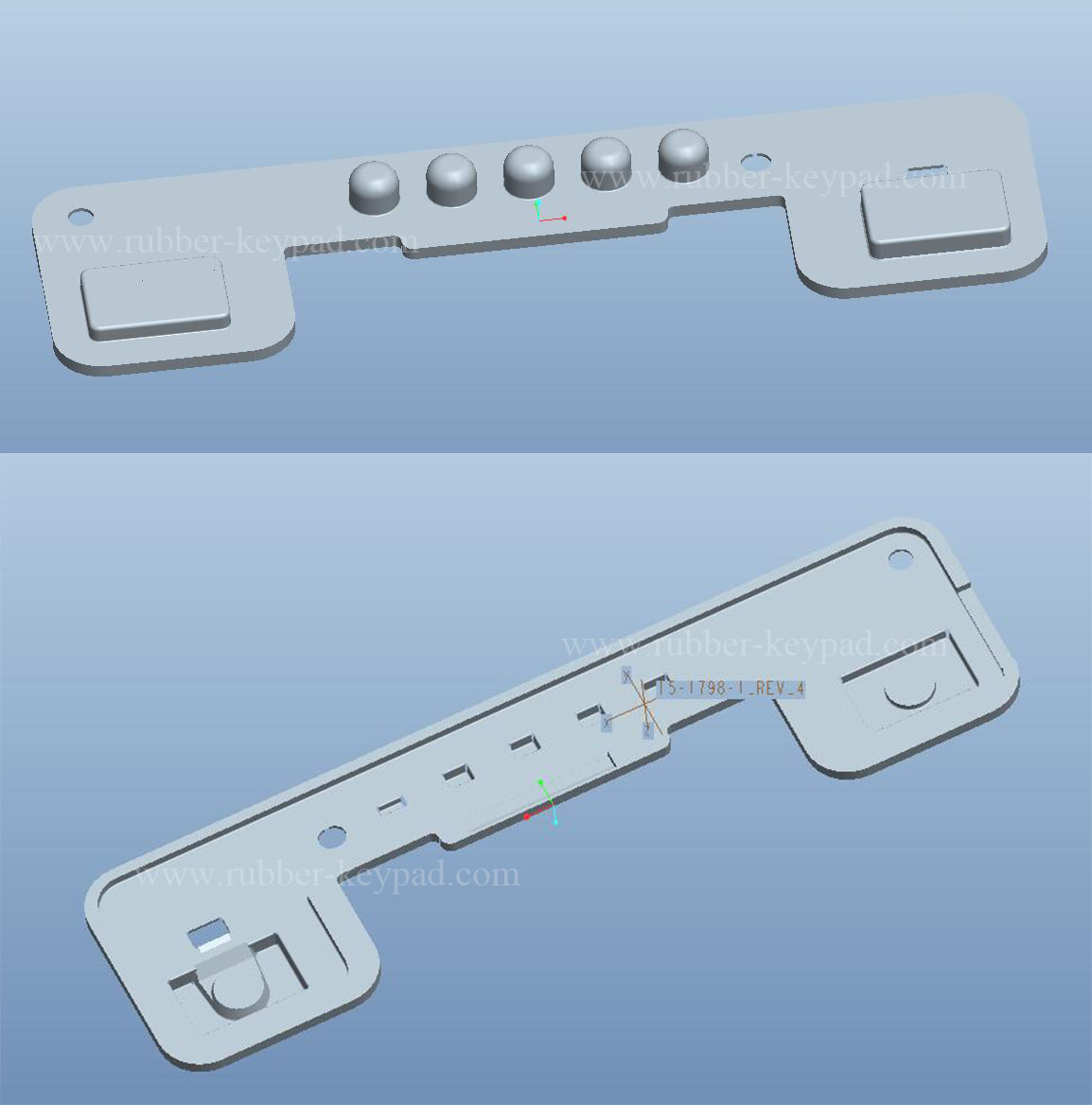

Aus der Zeichnung müssen wir zuerst ein Problem bestätigen:

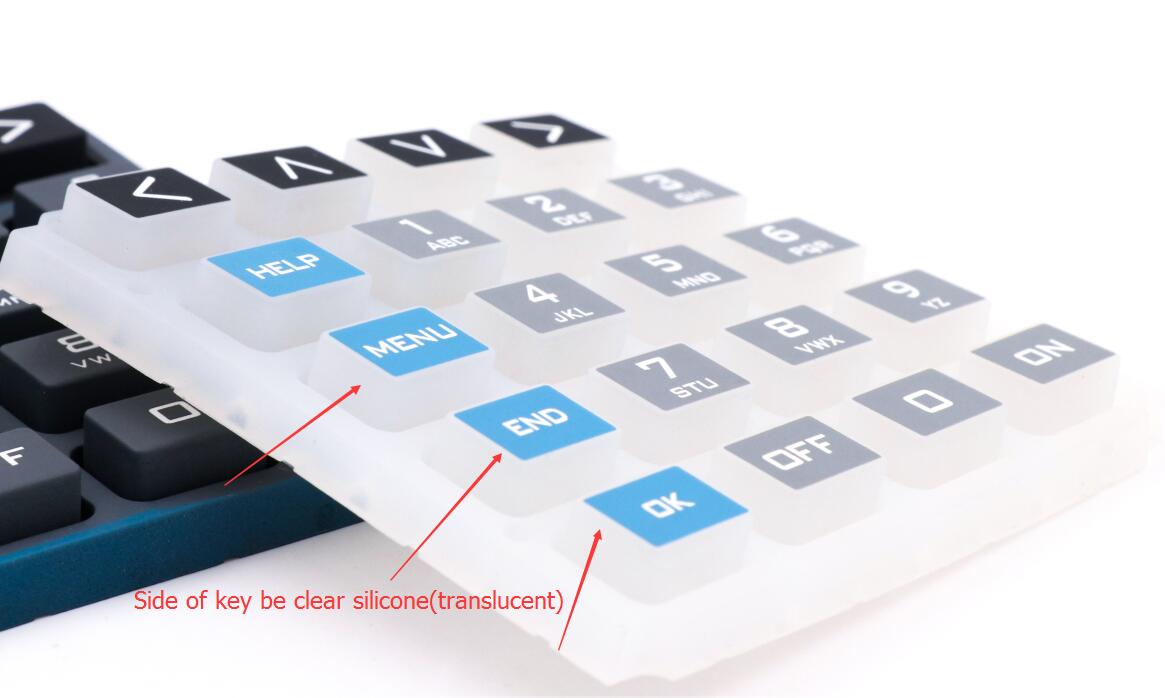

Wenn die Seite der Tasten durchscheinend ist, gibt es zwei verschiedene Möglichkeiten:

1.Laserätzprozess: Zuerst Siebdruck und dann die Symbole per Lasergravur.

2.Aushöhlen des Siebdrucks.

Nach Bestätigung durch den Kunden möchten sie, dass die Seiten undurchsichtig sind. Durch Laserätzen verarbeiten, um einen Hintergrundbeleuchtungseffekt zu erzielen.

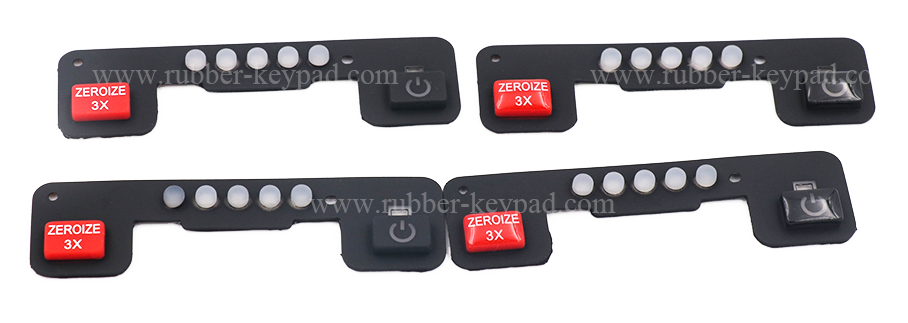

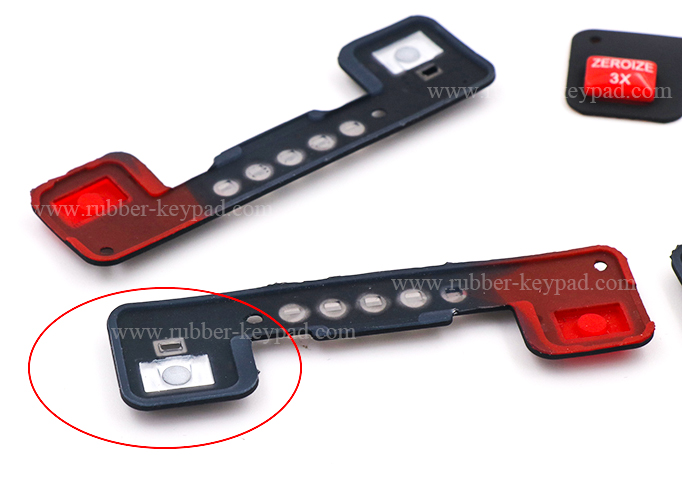

Prototyp eines Silikonkautschuk-Tastenfelds:

Um sicherzustellen, dass das Licht nicht durch die Risse rutscht, malen wir auch weiß unter dem Ein- / Ausschalter.

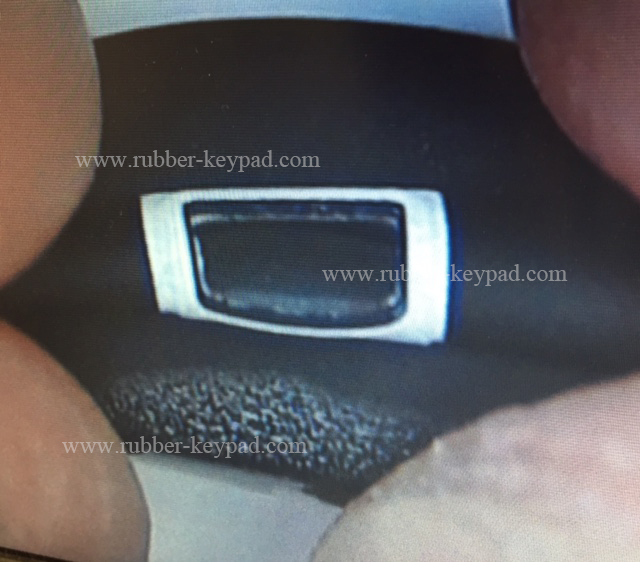

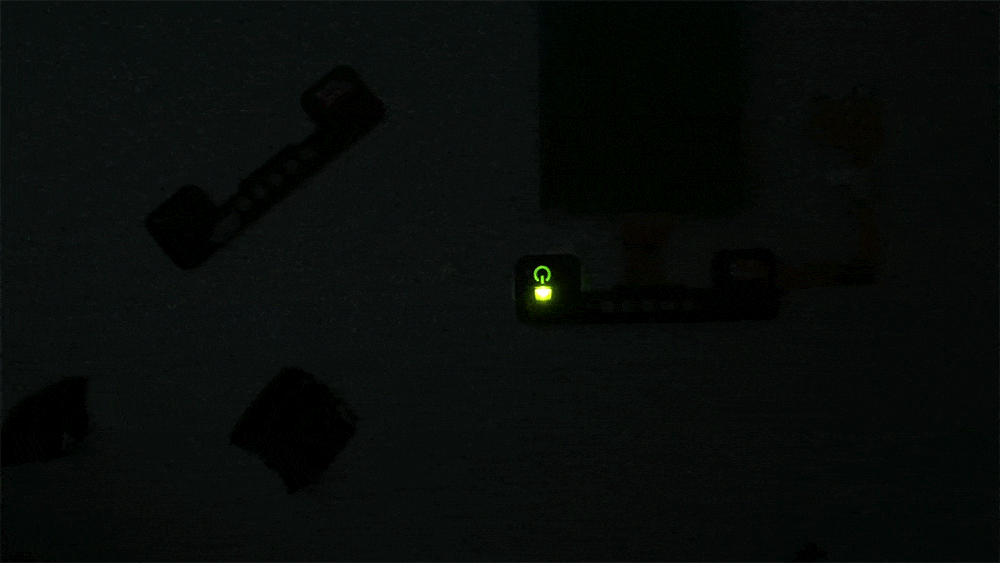

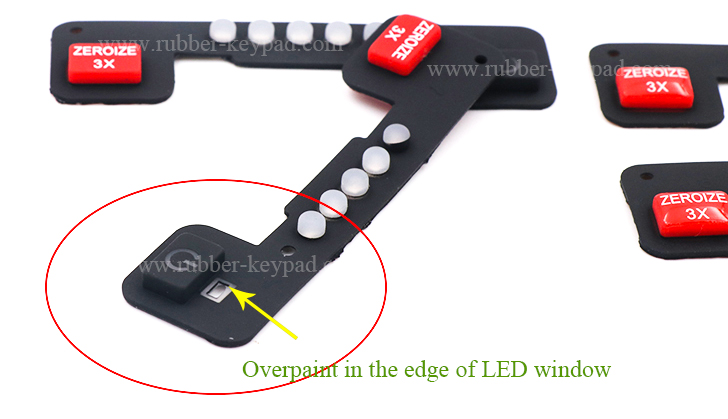

Das heikelste Problem ist die Übermalung des LED-Fensters. Je nach Kundenwunsch geht das Licht durch die dünne Wand des LED-Fensters und beleuchtet dann die Ein- / Aus-Tasten. Sie möchten also nicht, dass das LED-Fenster mit Farbe versehen wird.

Rückmeldungen des Kunden:

Um dieses Problem zu lösen, haben wir viele Lösungen ausprobiert.

Zuerst haben wir es versuchtTastenkappen aus Silikonum das LED-Fenster zu maskieren. Aber fehlgeschlagen. Weil die Tastenkappen zu dünn sind, um beim Sprühen Farbe gut zu maskieren.

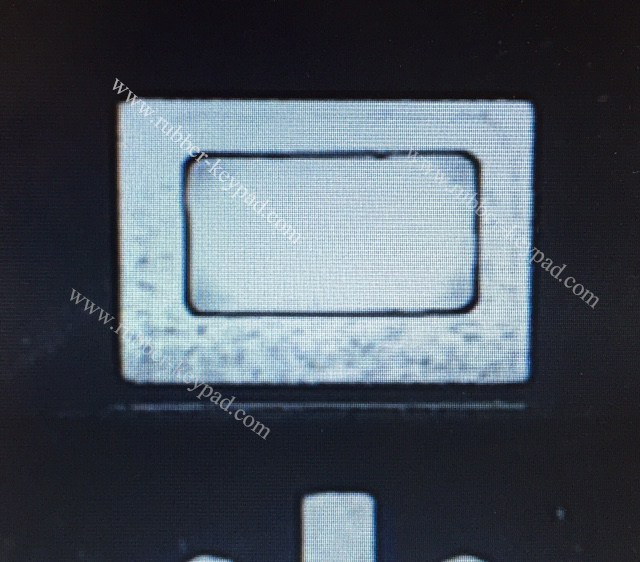

Dann haben wir versucht, mit einem gestanzten Werkzeug den Blitz des LED-Fensters zu entfernen. Aber das Fenster ist auch

klein zu schneiden, wodurch die Umgebung überschnitten wird.

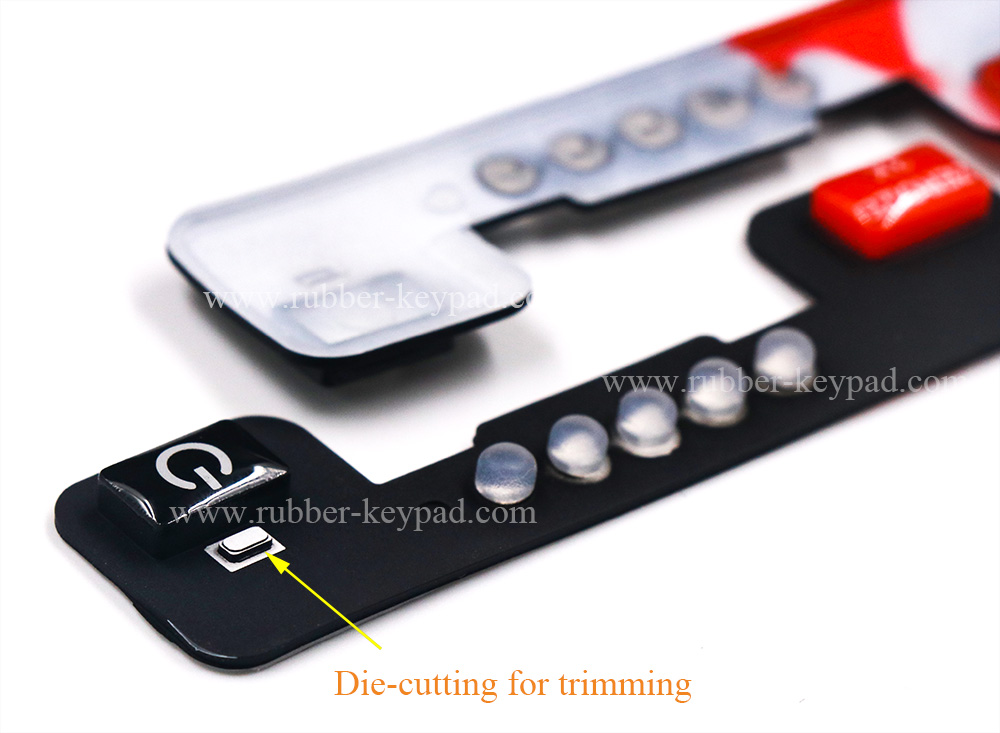

Zuletzt schlug unser Ingenieur vor, eine Änderung an der Form vorzunehmen. Ändern Sie das Stanzen zum Trimmen von unten nach oben:

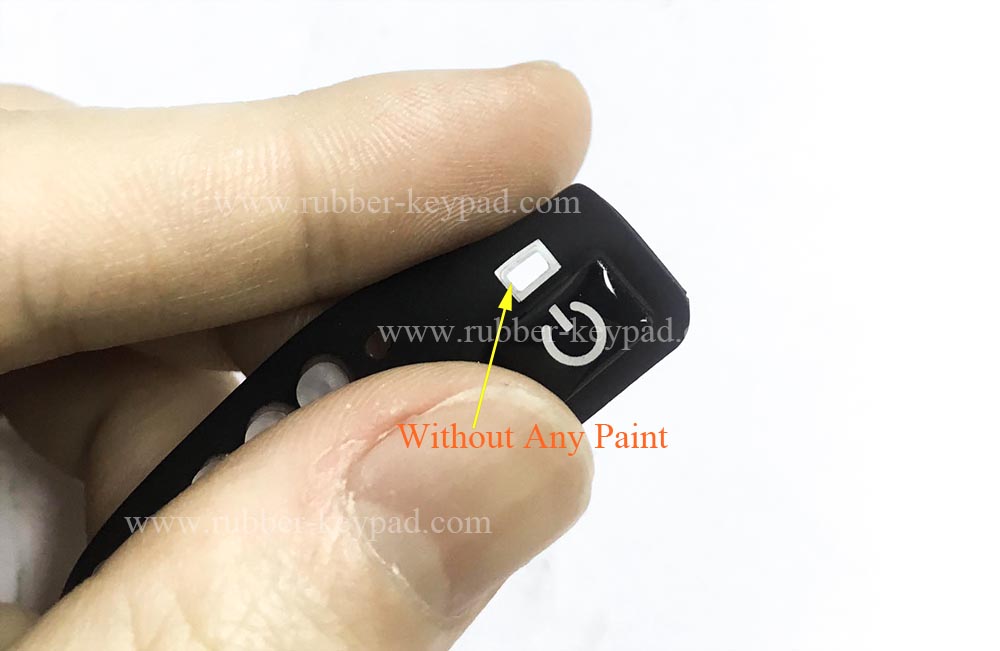

Am Rand des LED-Fensters befindet sich keine Sprühfarbe mehr.

Gummiknopfpolster mit zu vielen Farbspritzschichten, PU-Polyurethan-Schutzbeschichtung auf der Oberfläche, es wird zu dick, um den Grat / Blitz zu schneiden.

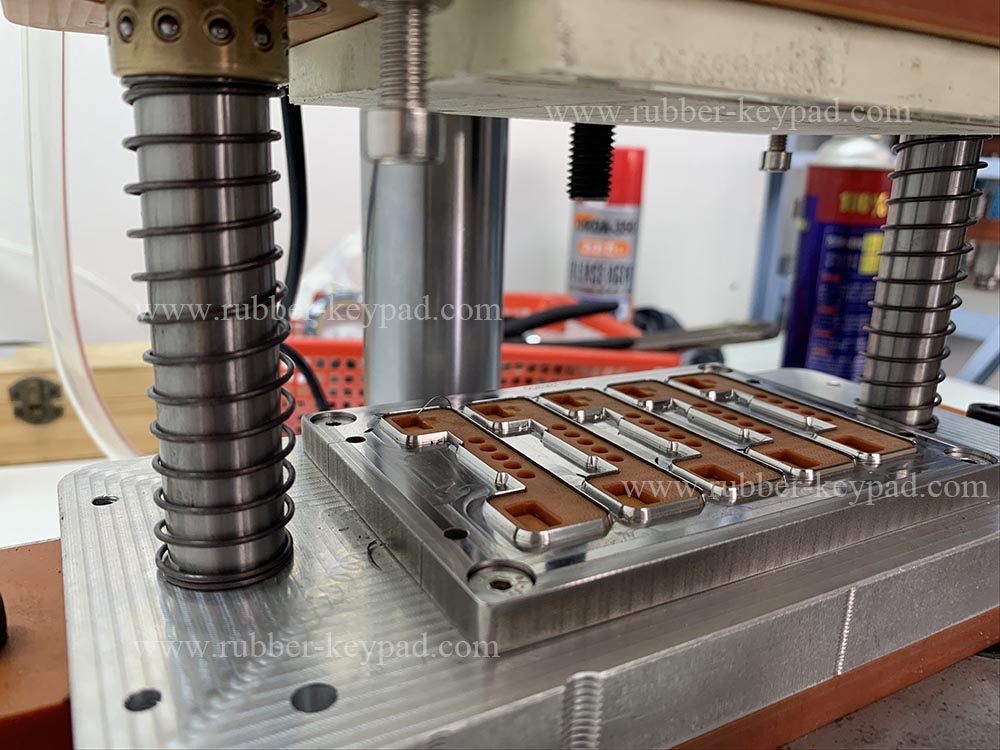

Also machen wir das Stanzwerkzeug, um den Grat zu entfernen.

Zum Schluss 3M Klebeschicht auftragen, um die Gummitastatur auf der Leiterplatte zu befestigen.
