Konstruktionshandbuch für leitfähige Gummitastaturen

Anteil an:
Material: Silikonkautschuk, FVMQ-Fluorsilikon und flüssiger Silikonkautschuk
Legenden: Siebdruck oder Laserätzen und Gravieren
Geformter Weg: Formgepresst & Spritzguss
Leitfähiger Weg: Kohlenstoffpillen, leitfähiger Tintendruck, Metallkuppeln, Metallpillen
Oberflächenschutz: PU-Beschichtung, Mattglattbeschichtung, Epoxidbeschichtung, Kunststoff und Metall
  • SL-02
  • Better-Silicone
  • 3923500000
Menge:

Konstruktionshandbuch für leitfähige Gummitastaturen


Die leitfähige Gummitastatur ist eine Art Tastatur, die Elektrizität über einen bestimmten leitfähigen Gummikleber leiten kann.

Wenn Sie die Taste drücken, die mit der Platine verbunden ist, kann die Tastatur Strom leiten, während Sie die Taste loslassen, wird kein Strom geleitet.

Leitfähige Tastatur und Tasten aus Silikonkautschuksind in Fernbedienungen und verschiedenen Schaltern weit verbreitet.

Für leitfähige Gummitastaturen stehen vier Optionen zur Verfügung:

1. Leitfähige Tinte

2. Kohlenstoffpillen

3. Metallkuppeln

4.Metallpillen (Kupfer & Golden Pillen & Nickel Pillen)

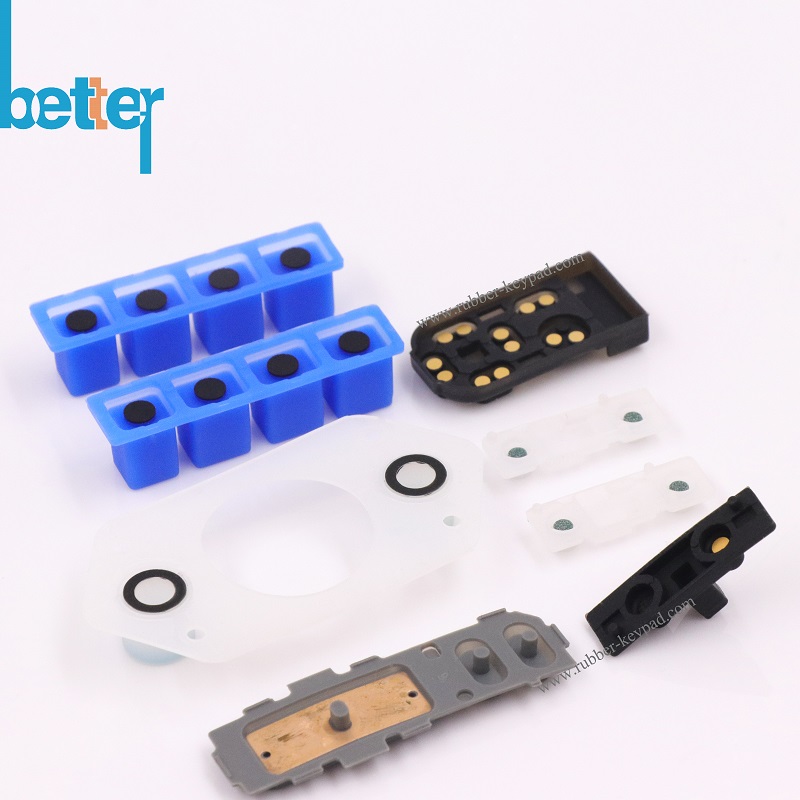

leitende Wege - Tastatur


Konstruktionsstruktur der Silikonkautschuk-Tastatur

1. Silikonknopf & Schlüssel
2. Silikon-Tastenfelder
3. Flexibles Gurtband mit Knopf und Schlüssel
4. Tasten- und Tastenbewegung
5. Button Conductive: Carbon Pills & Graphite Pads etc.


Anmerkungen:Designer oder Hersteller von Silikontastaturen, nicht nur unter Berücksichtigung der Betätigungskraft und der Struktur der Silikonkautschuk-Tastaturen wie Silikonknöpfe, leitfähiger Materialien der Tastatur, Gurtbänder der Silikonkautschukknöpfe, sondern auch im Hinblick auf die Anforderungen an Silikonoberflächen und -materialien, wie Symbole und Symbole, Schutz Tastaturabdeckung, Auswahl und Transparenz der Silikontastaturen, Härte, Farbspritzbeschichtung usw.


3D- 剖面 -Tastatur 2


Silikonkautschuk-Tasten Tasten Leiter
1. Leitfähiger Tintendruck
2. Black Carbon Pills

3. Metallkuppeln

4. Goldpillen & Nickelpillen


Leitfähiger Tintendruck

Leitfähige Tinte ist eine Art Tinte, die Elektrizität leiten kann. In den meisten Fällen wird diese Art von Tinte mit einem leitfähigen Material wie Graphit oder anderen leitfähigen Materialien infundiert, um eine elektrische Leitung zu ermöglichen.

Leitfähige Tinte ist eine wirtschaftlichere Methode, um moderne Leitspuren aufzubringen, da das Drucken ein rein additiver Prozess ist, bei dem nur geringe bis keine Abfallströme entstehen, die dann zurückgewonnen oder behandelt werden müssen.

Die Widerstände von leitfähiger Tinte sind für den Großteil der Leiterplattenarbeiten zu hoch, und die nicht starre Natur der Materialien ermöglicht es, unerwünschte Kräfte auf Komponentenverbindungen auszuüben, was Zuverlässigkeitsprobleme verursacht. Folglich werden solche Materialien nur in einem begrenzten Anwendungsbereich verwendet.

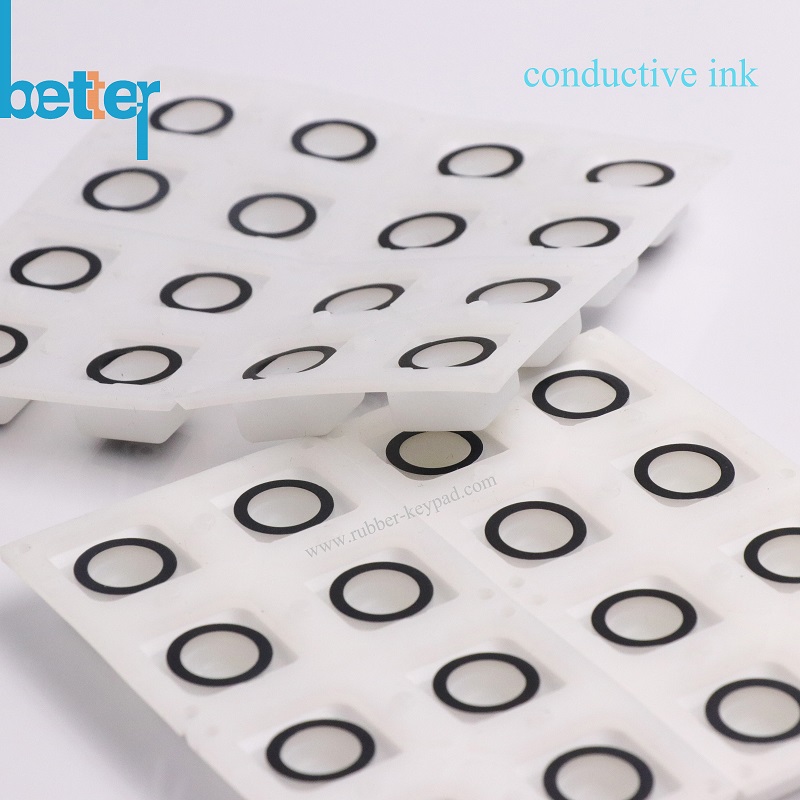

leitfähige Tinte 2

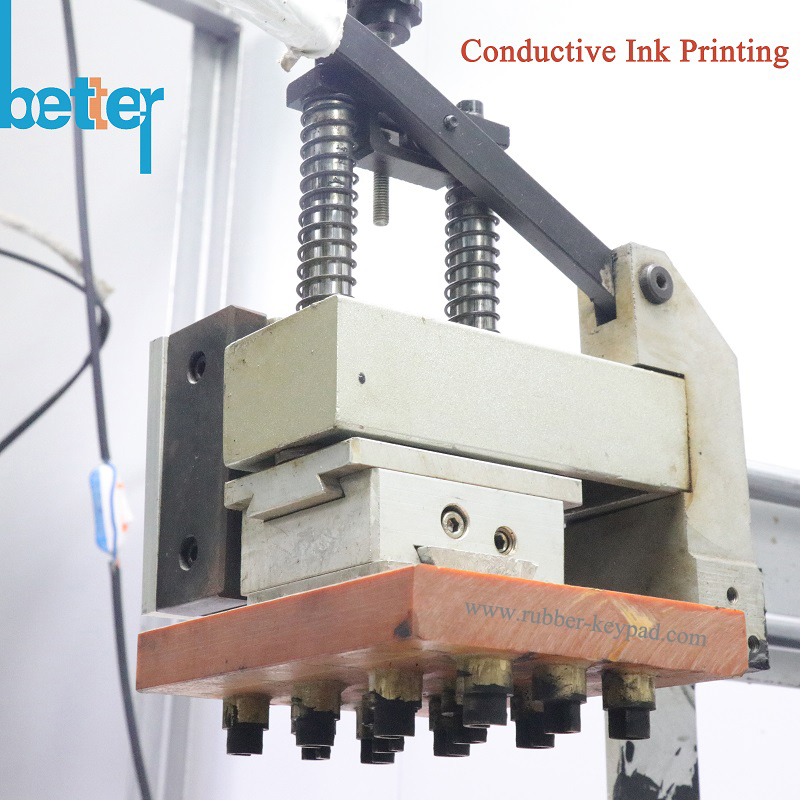

leitfähiger Tintendruck 2



Schwarze Kohlenstoffpillen

Leitfähige Kohlenstoffpillen werden typischerweise aus einem leitfähigen Silikonmaterial hergestellt, das Kohlenstoff enthält, der als eine Art leitfähiges Material verwendet wird. In die Aktuatoren der Tasten sind leitfähige Pillen eingegossen. Wenn die Kohlenstoffpille Kontakt mit dem Stromkreis hat, schließt sie den Stromkreis auf einer Leiterplatte oder einer flexiblen Stromkreisspur.

Die Kohlepillen werden während des endgültigen Formvorgangs an jeder Schalterstelle fest an der Unterseite der Tastatur angebracht. Die Kohlenstoffpillen werden auf ähnliche Weise in die Form eingebracht, um Formteile einzufügen, die zum Formen von Anschlüssen in elektrischen Verbindern verwendet werden.

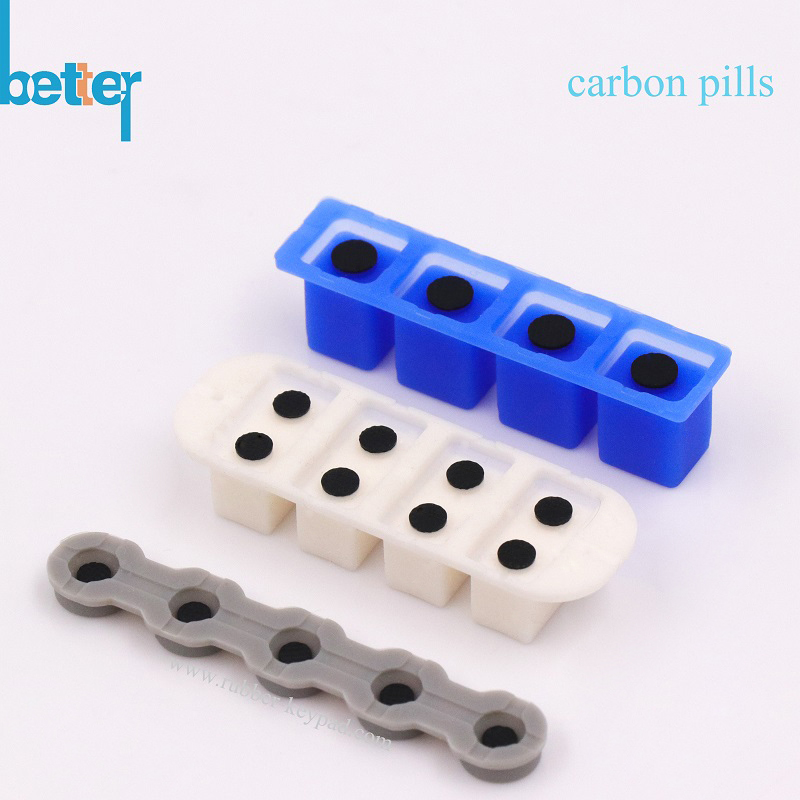

Kohlenstoffpillen4

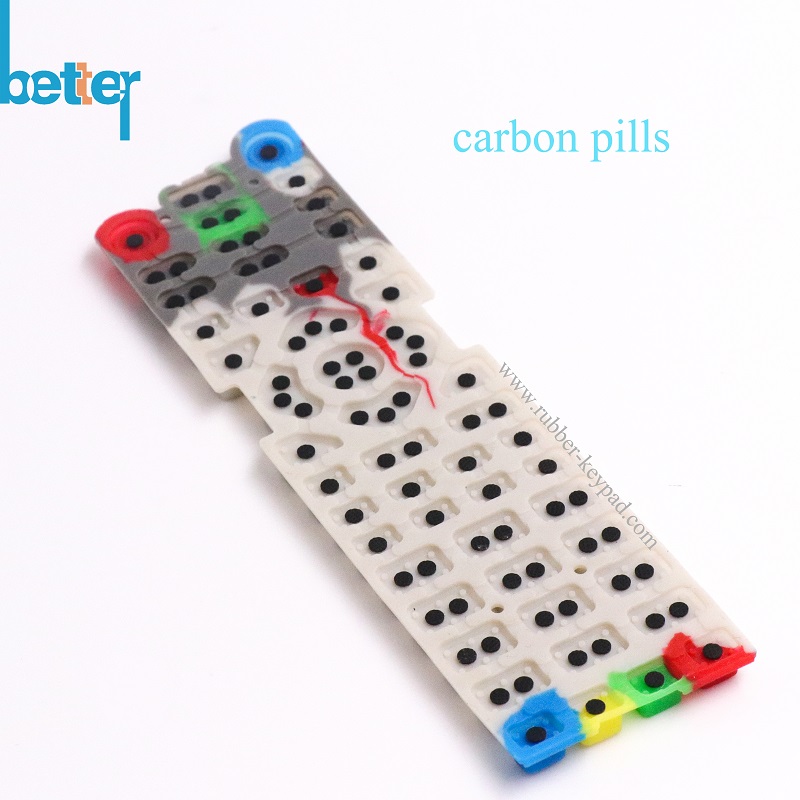

Kohlenstoffpillen2

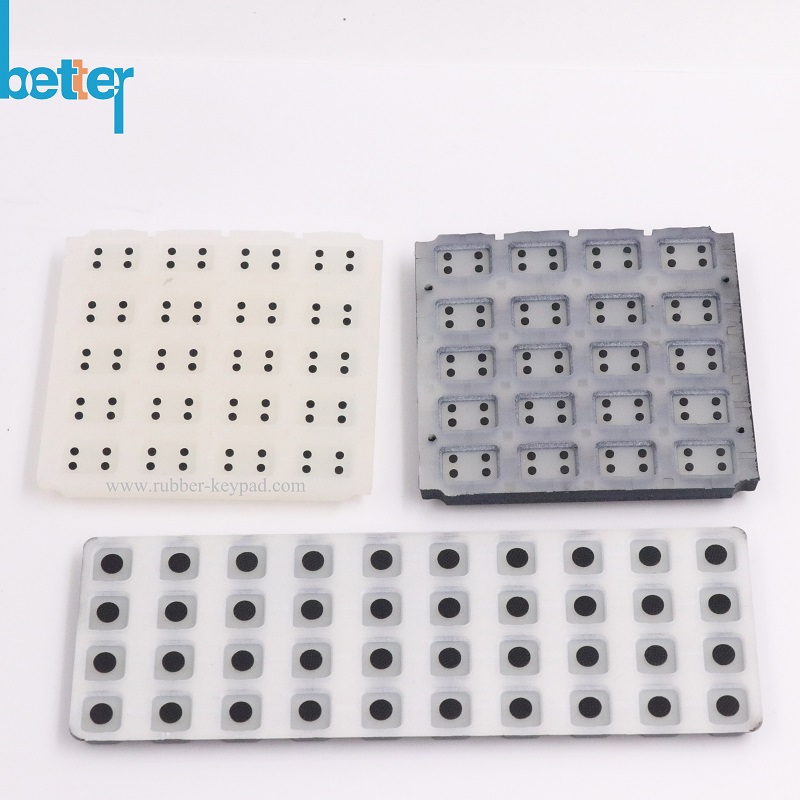

Kohlenstoffpillen 5


Leitfähige Gummitastaturen bilden einen elektrischen Schalterverschluss, wenn die Tastatur gedrückt wird und die halbleitende Pille in physischen Kontakt mit freiliegenden interdigitalisierten Leitern auf einer Leiterplatte kommt. Das Schließen des Schalters erfolgt ganz am Ende des Tastaturwegs, und die Pillenoberfläche muss parallel zur Leiterplatte sein, um das Schließen des Schalters zu gewährleisten.

Leitfähige Gummitastaturen bieten dem Benutzer ein taktiles Gefühl durch eine Funktion, die als Kraftkegel zwischen der Unterkante der Tastatur und der umgebenden Basis bezeichnet wird.



Metallkuppeln

Was bedeutet Metallkuppel?

Taktile Metallkuppeln sind kurzzeitige Schaltkontakte, die in Verbindung mit einer Leiterplatte oder Membran zu normalerweise offenen taktilen Schaltern werden. Taktile Metallkuppeln werden mittels Haftklebeband auf Leiterplatten platziert.

Mit anderen Worten, die Gummitastatur mit Metallkuppel kann bei richtiger Kuppelschalterkraft Elektrizität leiten.

Die Metallkuppeln können für elektrischen Kontakt, nur für taktile Elemente oder sowohl für elektrische als auch für taktile verwendet werden.

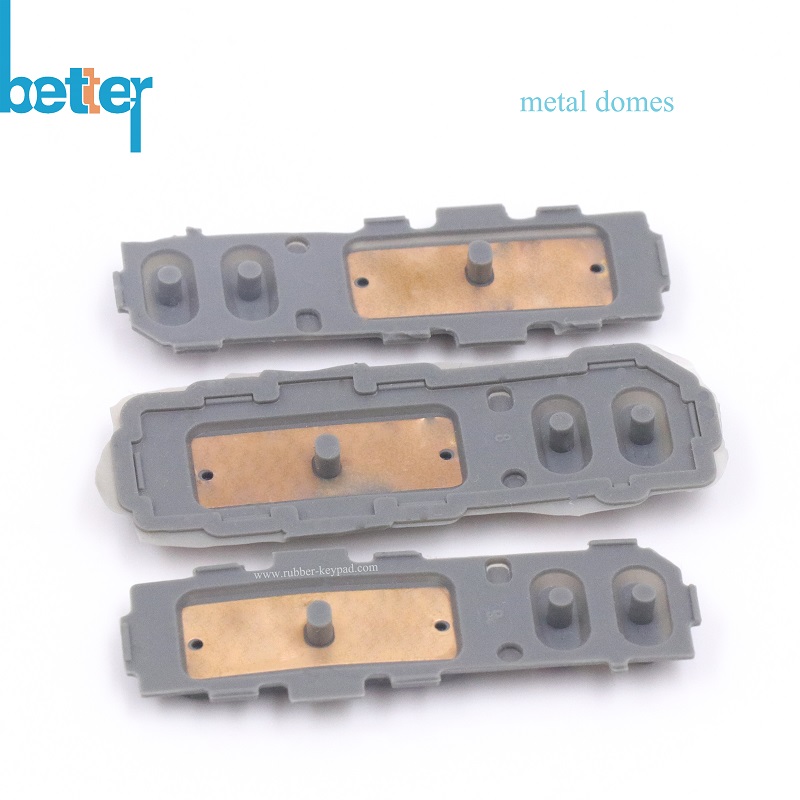

Metallkuppeln1

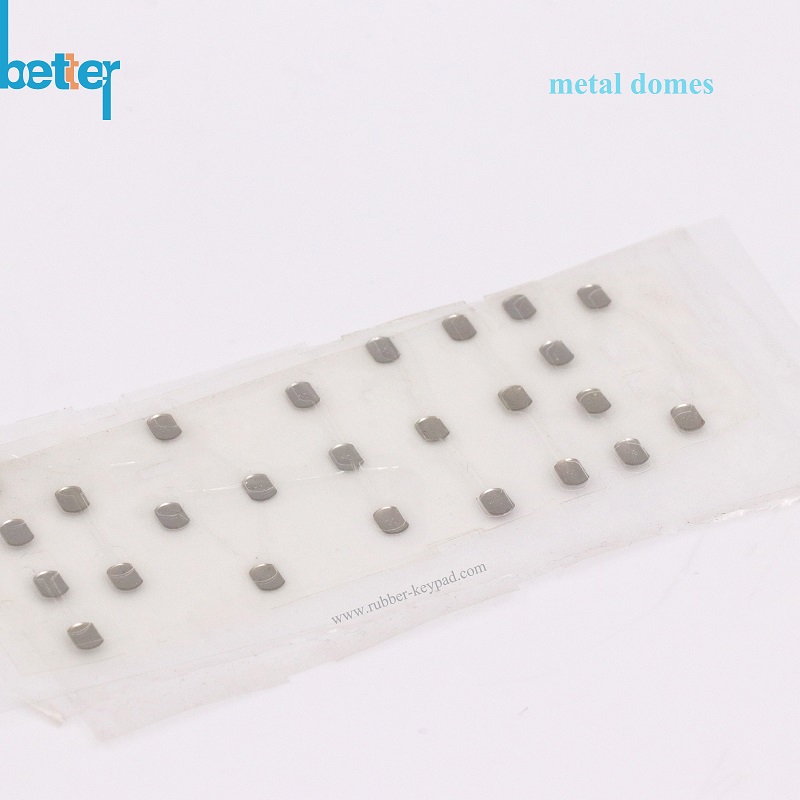

Metallkuppeln2



Kupfer &Goldene Pillen & Nickelpillen

Goldpille und Nickelpille haben eine bessere Leitfähigkeit als andere leitende Methoden.

Für Goldpillen, die zeitaufwändig sind und von den Arbeitern einzeln in die Form gegeben werden müssen. Deshalb ist die Goldpille teurer.

Für Nickelpillen, die wie Kohlenstoffpillen durch spezielle Formen schnell in Form gebracht werden können.

Der größte Vorteil von Goldpillen und Nickelpillen besteht darin, dass ihre Beständigkeit geringer ist als bei anderen leitfähigen Methoden, so dass sie eine längere Lebensdauer haben.

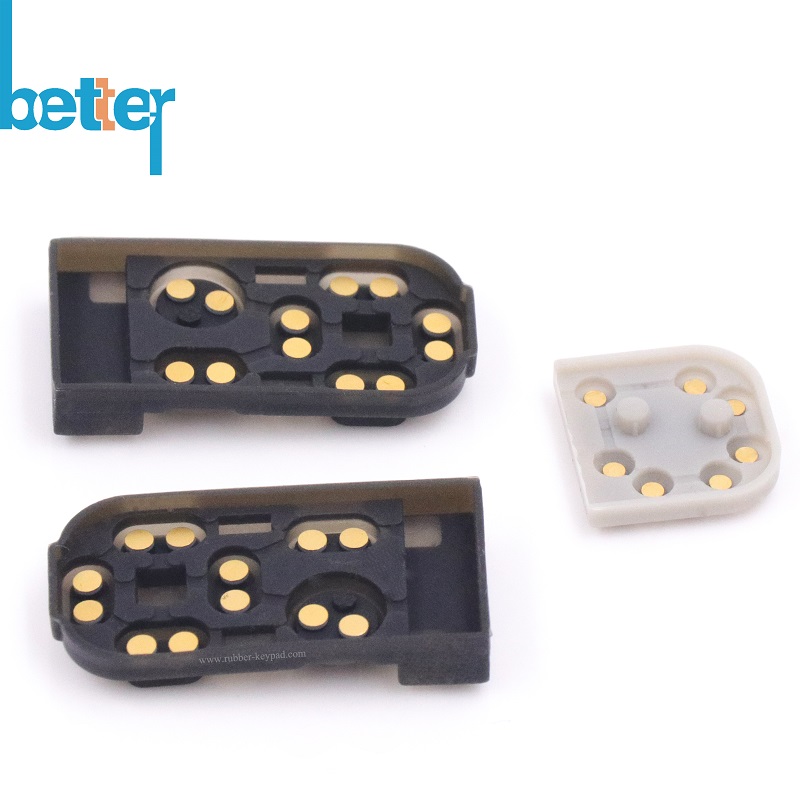

Goldpillen 1

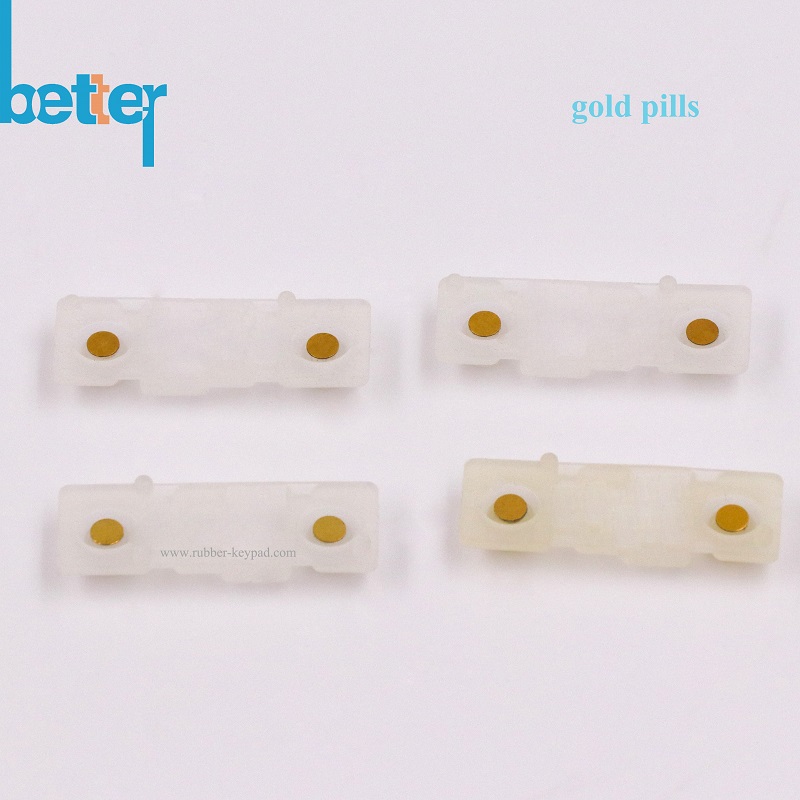

Goldpillen 2

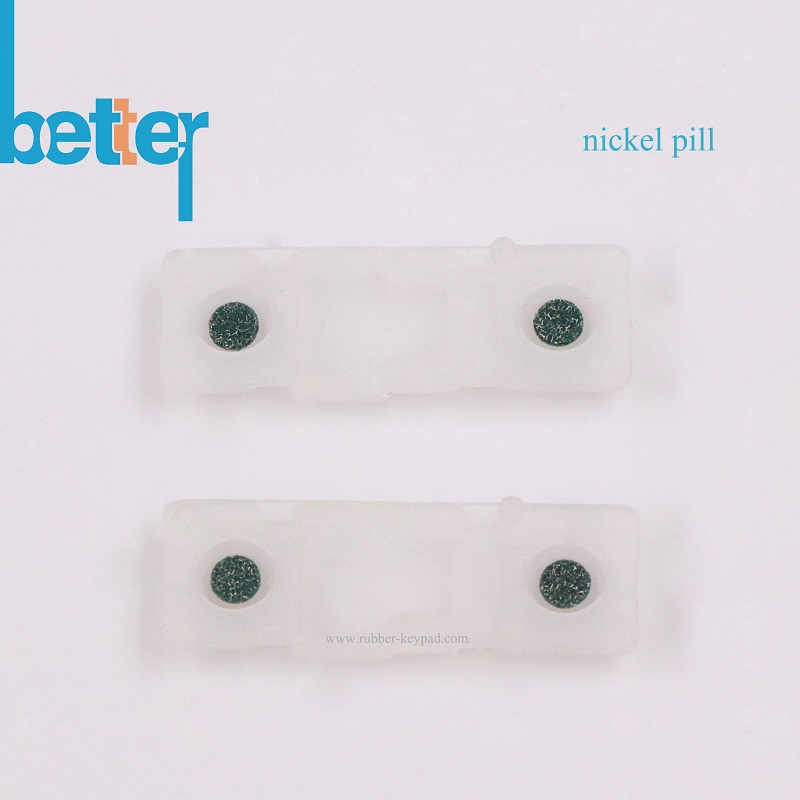

Nickelpille 1


Unsere Firma Xiamen Better Silicone Rubber Co., Ltd ist auf die Herstellung von Formteilen und die Herstellung verschiedener Arten von Tastaturen und Schaltern aus Silikonkautschuk spezialisiert. Wir können eine Designanleitung für Silikonkautschuk-Tastaturen nach Kundenwunsch bereitstellen.


Xiamen Better Silicone Rubber Co., Ltd ist Ihr zuverlässiger und professioneller Hersteller und Lieferant von Tastaturen und Tastaturen. Produktionstechnologie für Silikonkautschuk-Tastaturen und professioneller Service sind unsere Vorteile: Sparen Sie Geld und Zeit.
