Gemeinsame Konstruktionsrichtlinie für Silikonkautschuk-Tastaturen

Anzahl Durchsuchen:0     Autor:Gummitastatur     veröffentlichen Zeit: 2018-12-14      Herkunft:Powered

Konstruktionsrichtlinie für Silikonkautschuk-Tastaturen

Wenn Sie an einem neuen Produkt arbeiten, das Silikonkautschukknöpfe benötigt, haben Sie möglicherweise Probleme mit dem Design.

Einer unserer französischen Kunden, der viele Jahre mit unserem Unternehmen zusammenarbeitet. Wir entwerfen und fertigen viele Silikonkautschuk-Tastaturen für sie. Vor kurzem arbeitet er an einem neuen Design. Er bittet uns, das Design des Tastenfelds fertigzustellen.

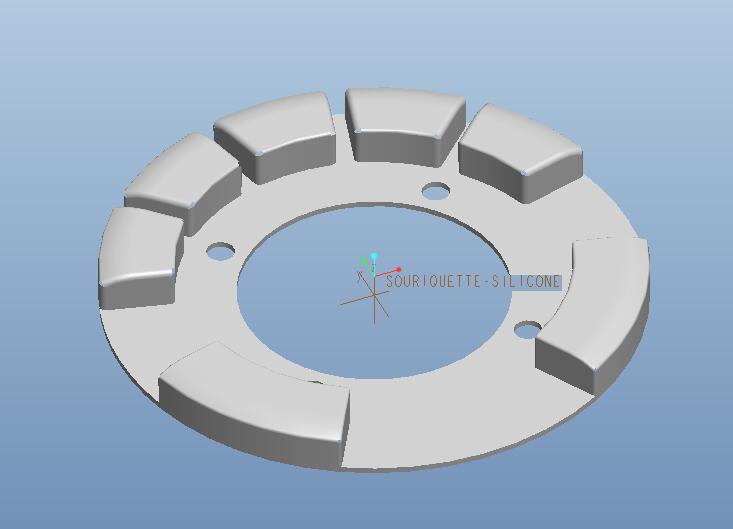

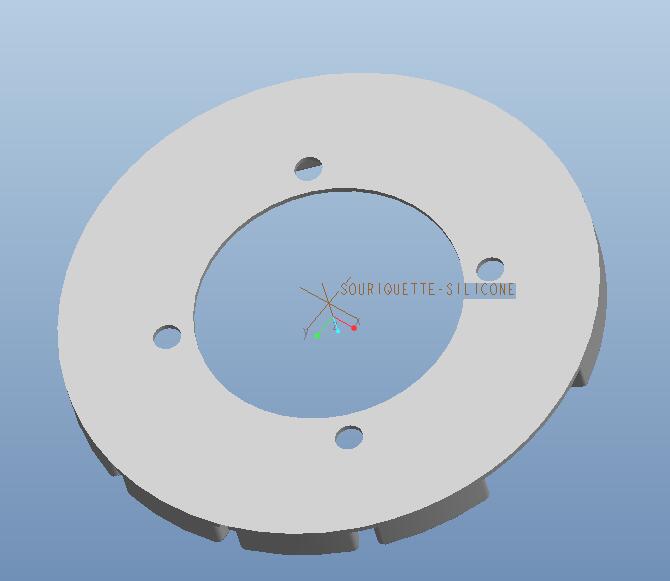

Designanleitung für die GummitastaturTastenfeld

Dieses Silikonkautschuk-Tastenfeld erfordert:

· - Durchscheinendes Silikon

· - Kreisförmiger Kohlenstoffkontakt

· - Hohlraum für eine LED unter jedem Pad

Aus den Informationen wissen wir, dass diese benutzerdefinierte Gummitastatur ohne welcheLegenden des Siebdrucks,Laserätzzeichensollte aber Hintergrundbeleuchtungstastatur für LED-Beleuchtung sein,ElektrischLeitfähige Silikonknöpfe.

Hier sind einige Entwurfsschritte:

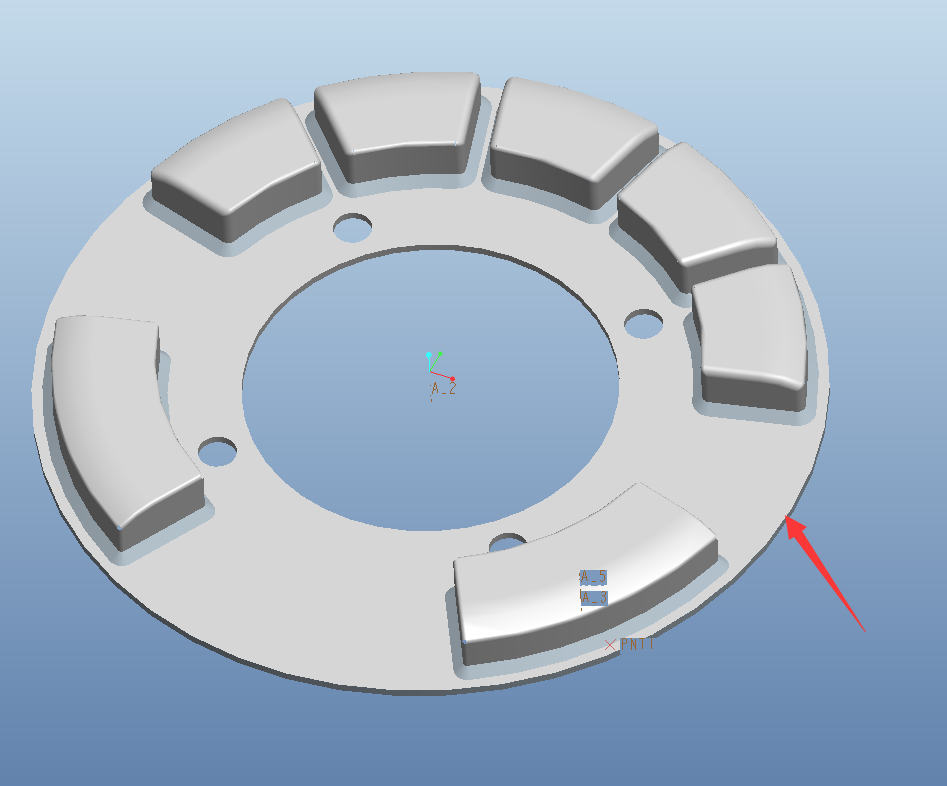

1.Gummiknopf-Tastengurt | Keyboars Actuation Force

Designrichtlinie für Silikonkautschukknöpfe


Um eine taktile Tastatur zu entwerfen, ist ein Schlüsselband erforderlich, um eine Tastaturbetätigungskraft zu erzielen. Beim Design des Kunden ist nicht genügend Platz zum Hinzufügen vorhanden. Mit Genehmigung des Kunden vergrößert unser Ingenieur den Außendurchmesser um 5 mm.

Nach der Modifikation beträgt die Betätigungsmenge 130-160 g. Federweg der Gummitastatur: 1,2 mm

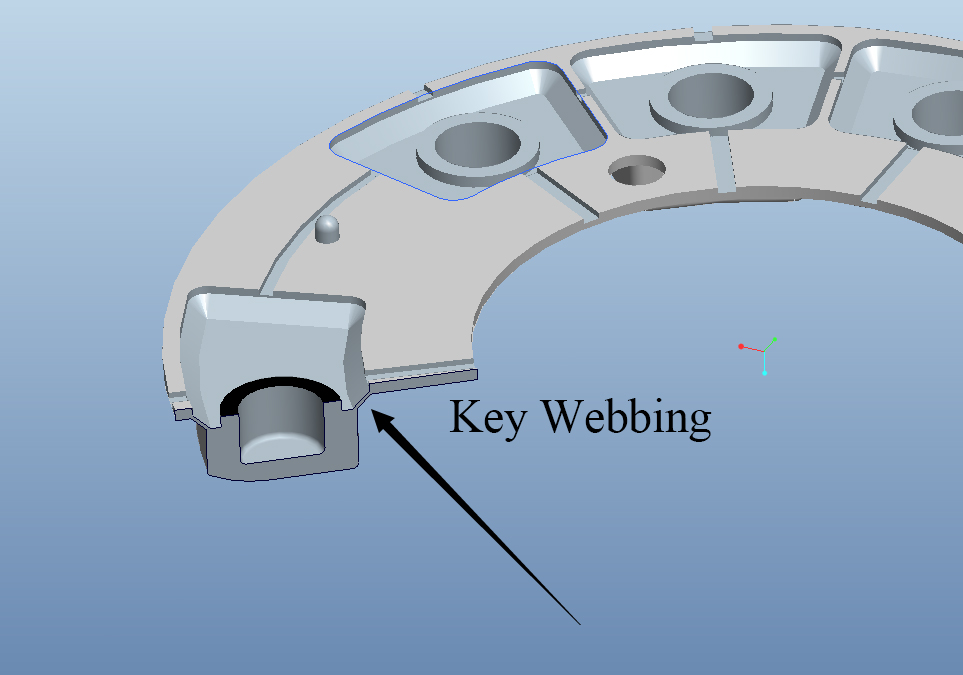

Betätigungskraft Gummitastatur

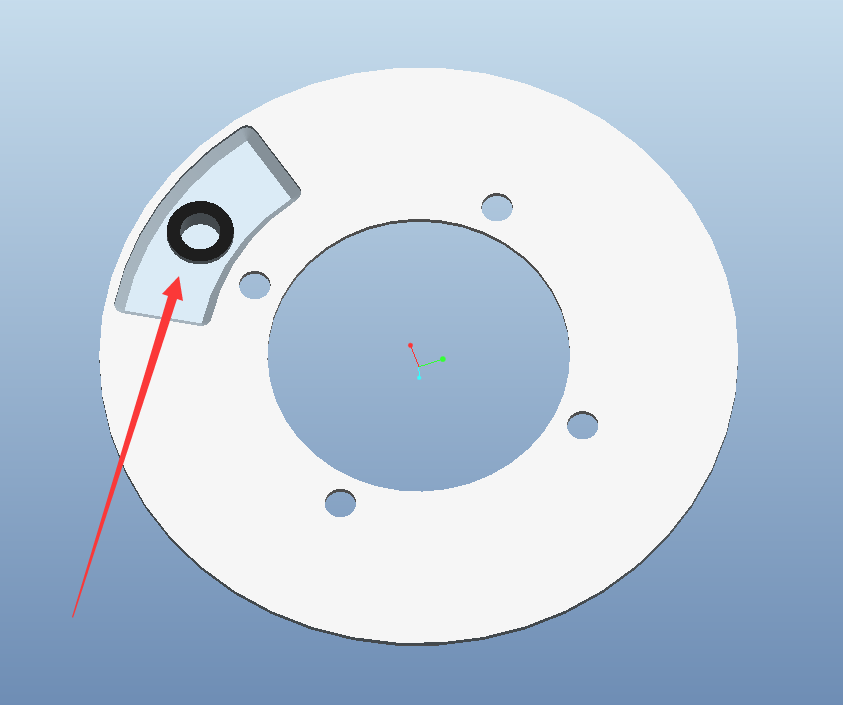

2.Kreisförmige Kontaktgummitastatur für LEDs

Leitfähige Silikonkautschuk-Tastatur


Wenn Sie LEDs unter den Gummiknopf legen, wird im Allgemeinen empfohlen, einen leitenden Tintendruckkontakt durchzuführen. Da der elektrisch leitende Druck frei sein kann. Bei Verwendung mit Kohlepillen sind Stanzwerkzeuge zum Schneiden der Formen erforderlich, was zusätzliche Kosten erfordert.

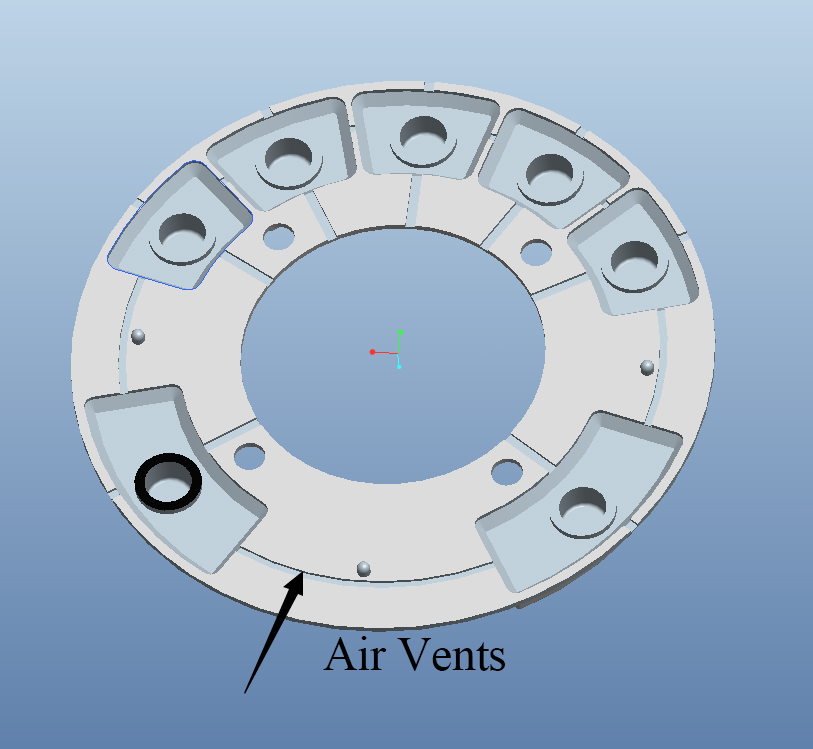

3.Lüftungsöffnungen für kundenspezifische leitfähige Gummipads.

taktile Tastatur


Um zu verhindern, dass Luft in die Leiterplatte eindringt und die Silikontastatur an der Leiterplatte haftet, wird empfohlen, Lüftungsschlitze hinzuzufügen.

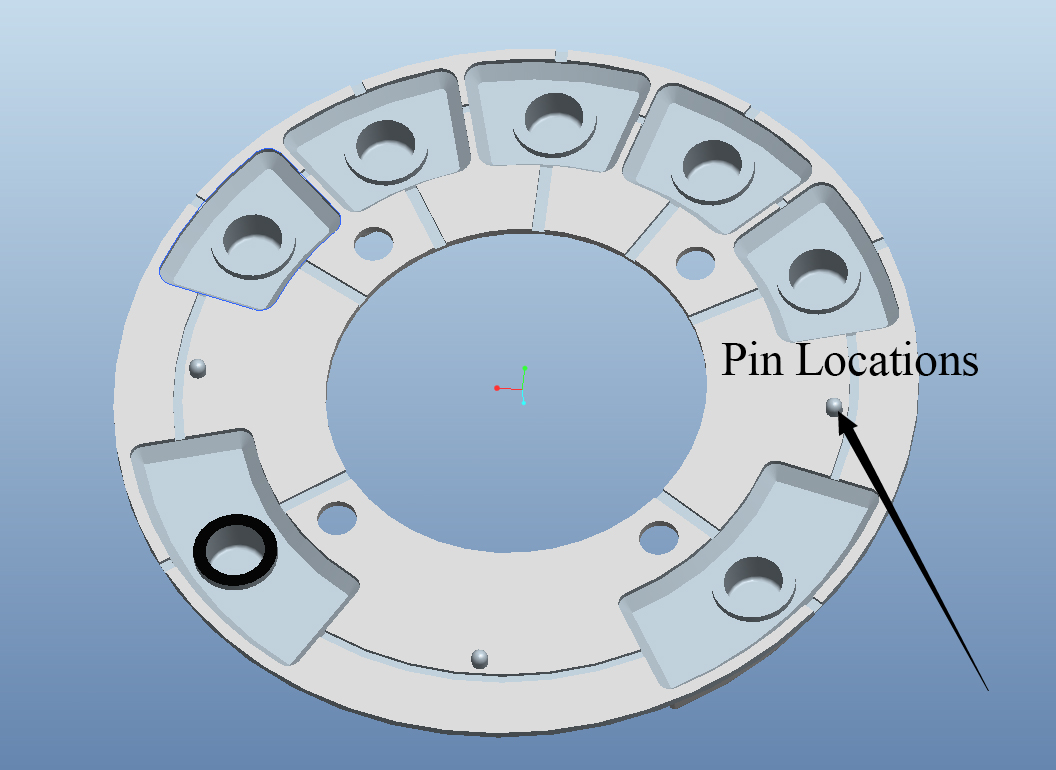

4. Positionieren Sie die Stifte des Gummiknopfes.

Fügen Sie 3 Positionierungsstifte von 2 mm hinzu, um die LEDs zu montieren.

Designrichtlinie für Tastaturen


Nach dem Entwurf haben wir unserem Kunden eine 3D-Zeichnung zur Überprüfung gesendet. Und er genehmigt das Design und geht zur Produktion über.

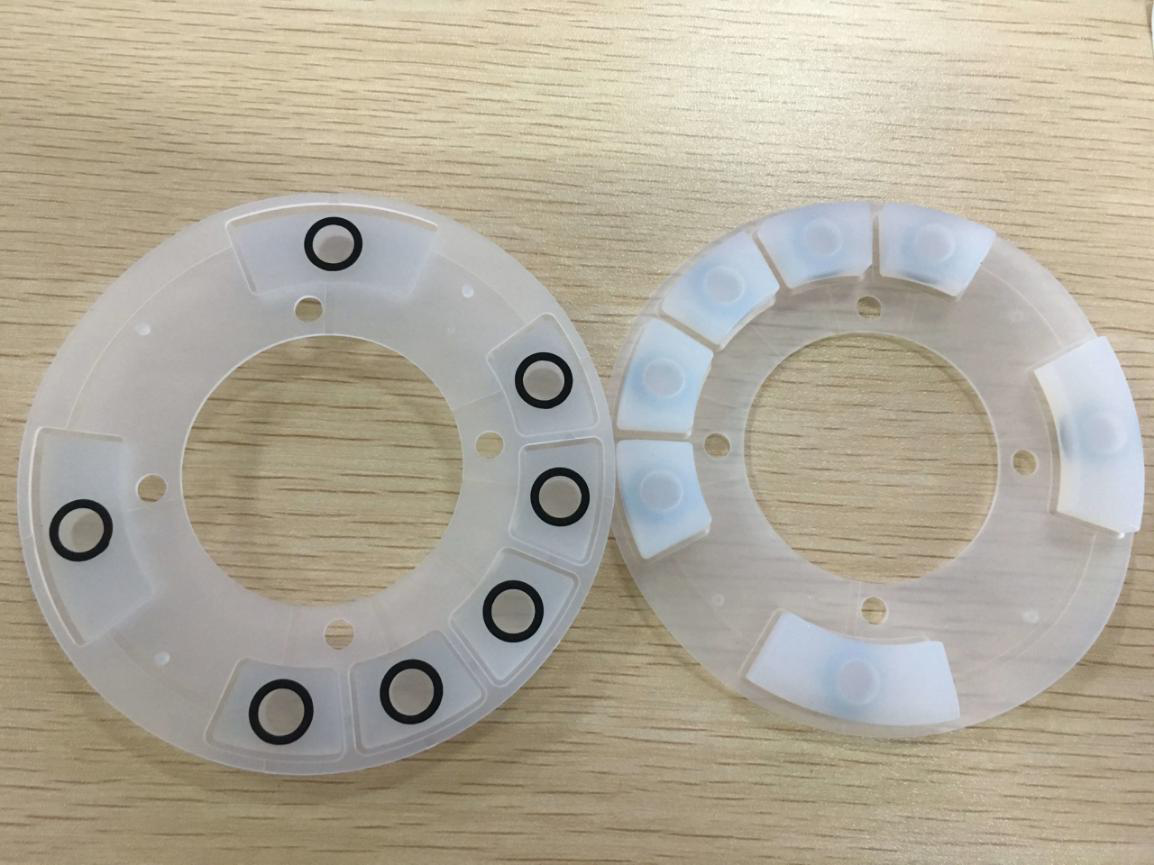

taktiler Knopf

Xiamen Better Silicone Rubber Co., Ltd. ist nicht nur auf die Herstellung von Silikonkautschuk-Tastaturen, Gummitastaturen und leitfähigen Silikon-Tasten spezialisiert, sondern kann Ihnen auch bei der Entwicklung von Silikonkautschuk-Tastaturen helfen.

Willkommen, um uns Ihre Ideen zu senden. Wir bieten Ihnen die besten Lösungen.
