Carbon Pille

Anzahl Durchsuchen:29     Autor:Sunny Ou     veröffentlichen Zeit: 2017-06-19      Herkunft:www.better-silicone.com

Graphitpads &Kohlenstoffpillen

Leitfähige Silikonkautschuk-Tastatur mit Carbon-Pille oder Graphit-Pads, die in elektronischen Produkten häufig als Schalterkomponenten verwendet wird.

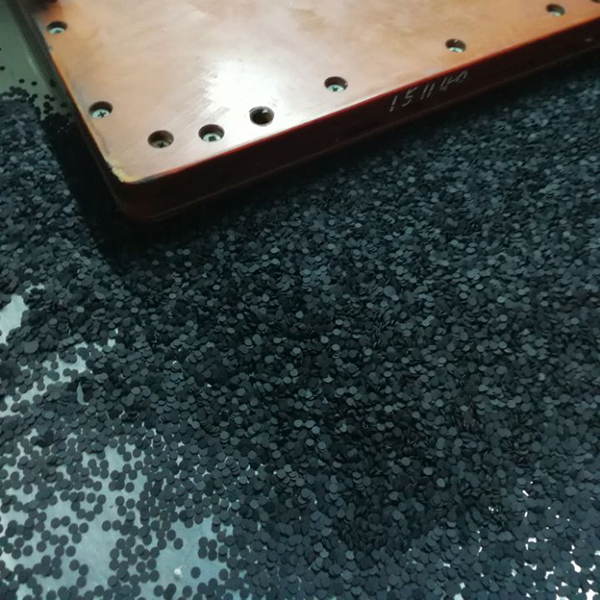

graphite pads.jpg


Im Folgenden geht es hauptsächlich um die Produktionstechnik von Kohlenstoffpillen

1. Prozessablauf vonleitfähige Kohlenstoffpillen.

110-Z Methylethylsilikonkautschuk + Acetylenkohlenstoff → Gemischt → Formgepresst (erste Vulkanisation) → Trocknen im Ofen (zweite Vulkanisation) → Stanzen für verschiedene Formen → Reinigen → Trocknen → Qualitätstest → Verpackung

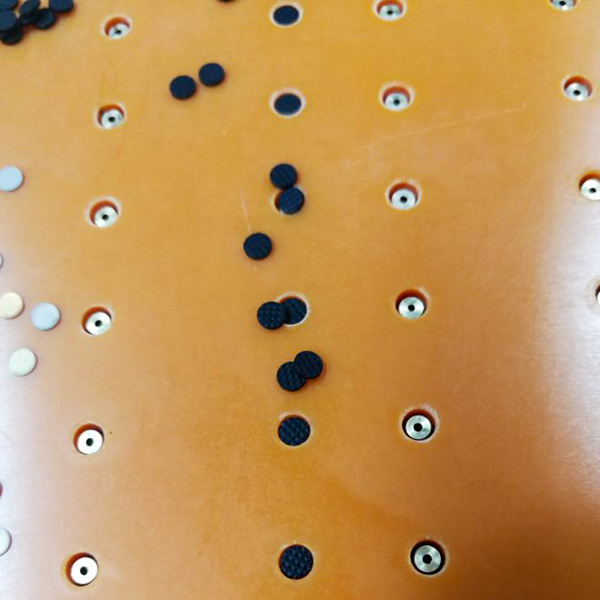

Carbon Pille.jpg


2. Commonleitfähiger KohlenstoffPillen Materialien

Rohes Material

Materialverhältnis

110-Z-Methylethylsilikonkautschuk

60%

Acetylenkohlenstoff

40%

Anmerkungen: Unterschiedliche leitfähige Metallmaterialien und unterschiedliche Verhältnisse haben unterschiedliche Widerstände.

3.

Artikel

Standard

Schwarz ausziehen

Verwenden Sie 3M800 # -Aufkleber, um zu ziehen, aber nicht schwarz zu werden

Widerstand

Kohlenstoffpille <100ΩMetallpille <1ΩSilberpulverpille <10Ω

Härte

70 ± 5

Dicke

0,3-0,4, 0,4-0,50,5-0,60,6-0,70,7-0,8Toleranz: ± 0,1 mm

Aussehen

Kein Blitz, Grat, Pinsel, Verzahnung. ≤ 0,05 mm

Lebenszeit

21V --- 0,3AF> 100.000 Treffer. Kein Verbrennen von Kohlenstoffpillen und Widerstand entspricht den Spezifikationen.

Klebeverbindung

In 60 Sekunden unter 100T Druck vollständig mit Silikonkautschuk verklebenTemperatur 170 ± 10 ° C.

Lagerzeitraum

36 Monate unter trockenen Bedingungen verfügbar

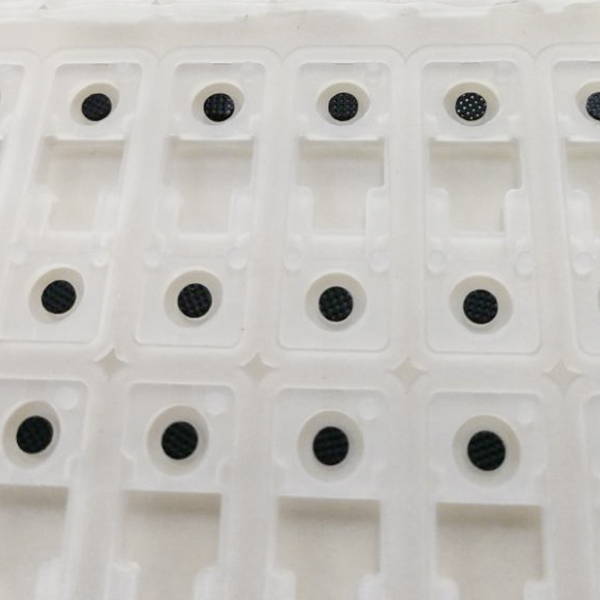

leitfähige Carbon Pille Tastatur.jpg

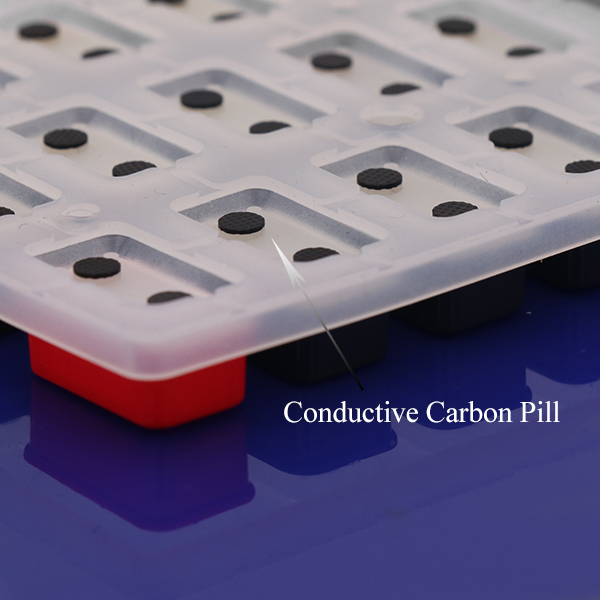

Leitfähige Gummitastatur.jpg

4. Durchmesser Abmessung

Carbon Pill Dimension

<Ф3

-43-4

Ф4-5

> Ф6

Durchmessertoleranz

± 0,05

± 0,05

± 0,05

± 0,05

Durchmesser positive Toleranz

± 0,07

± 0,07

± 0,07

± 0,08%

Durchmesser negative Toleranz

-0.07

-0.07

-0.07

-1,2%
